GPU / MAX
72.0°C→68.0°C
−4.0°C
兩次畫面皆為 FurMark 100% GPU 負載紀錄
PC・PROJECT / GRAPHICS CARD DEEP CLEAN
顯示卡深度清潔， 從外殼一路拆到核心。
MSI RTX 3080 SUPRIM X 實際案例。從初始燒機、三風扇與鰭片，到 GPU 核心、顯存導熱貼與強化背板，完整記錄拆解、清潔、復裝與驗證。
往下看完整流程
CASE MODEL
MSI RTX 3080
SUPRIM X
00
ONE CARD / ONE COMPLETE RECORD
不是示意圖， 每一張都來自同一張卡。
把處理前、拆解中的接觸面，以及完成後的細節放在同一條時間線上，讓清潔做到哪裡一目了然。

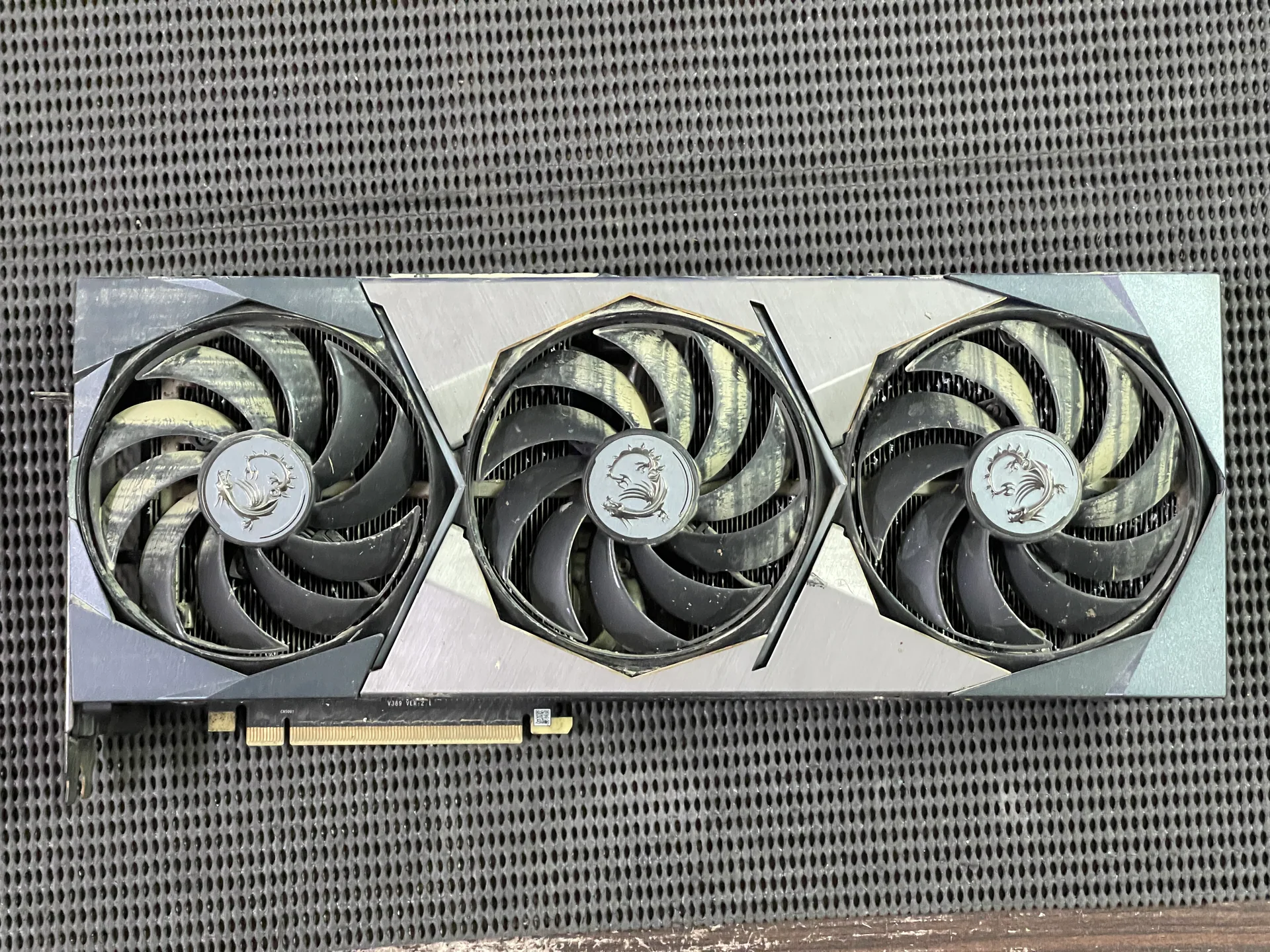

00 / FRONT SHROUD
三顆風扇的積塵， 第一眼就看得見。
使用同一張卡的處理前後正面紀錄，直接比對外飾板、三顆風扇與鰭片開口。
不是吹一吹，
而是拆開逐件處理。
外飾板、三顆風扇、強化背板、散熱模組與 PCB 逐一分離，才看得到藏在框架、鰭片、核心與導熱貼下方的實際狀況。
01
ASSESSMENT / BEFORE SERVICE
先確認卡況， 再決定拆解深度。
外觀、背板與燒機畫面先留存。這些不是成果照的配角，而是後續判斷清潔範圍、導熱介面與復裝驗證的基準。

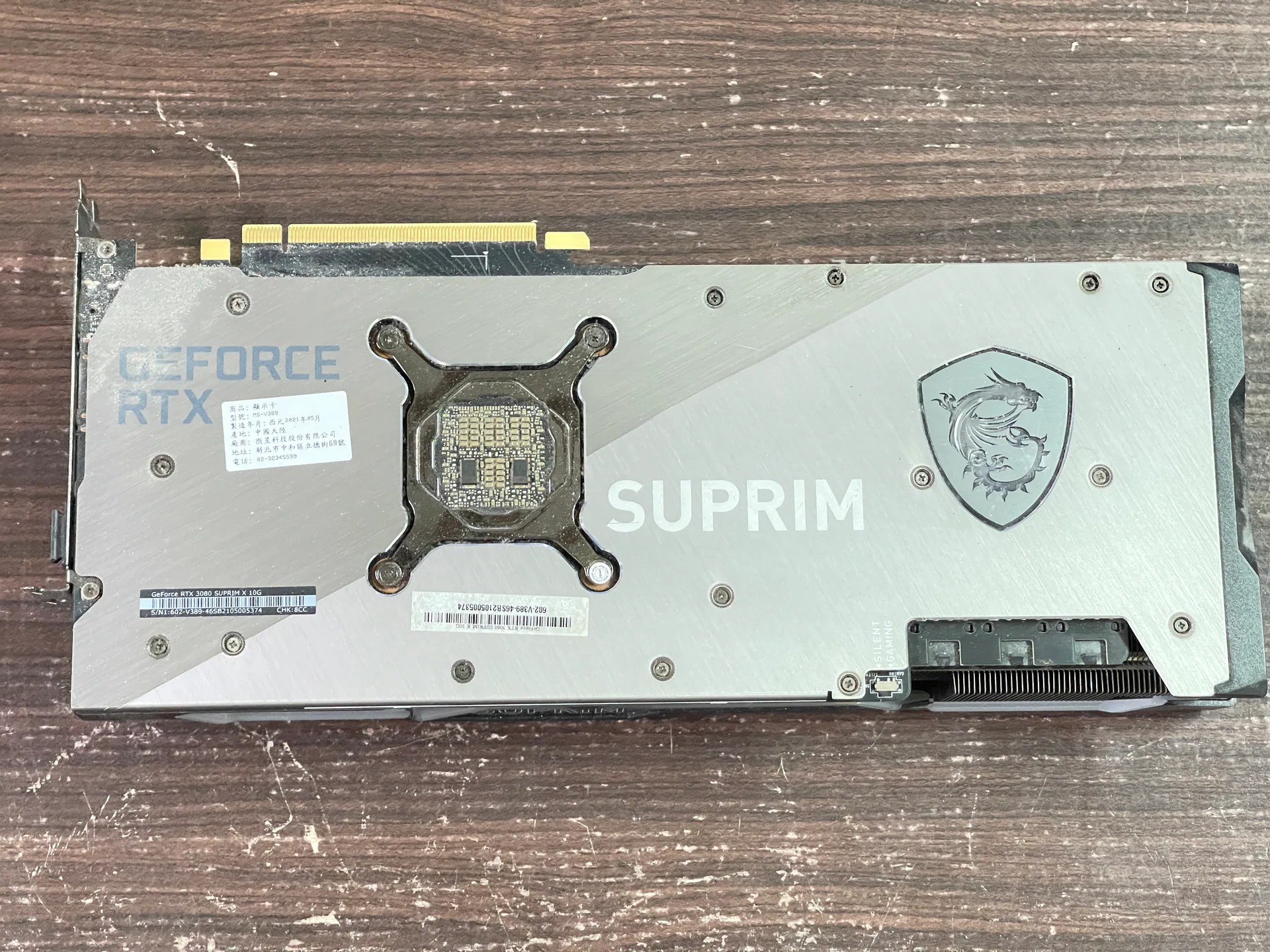

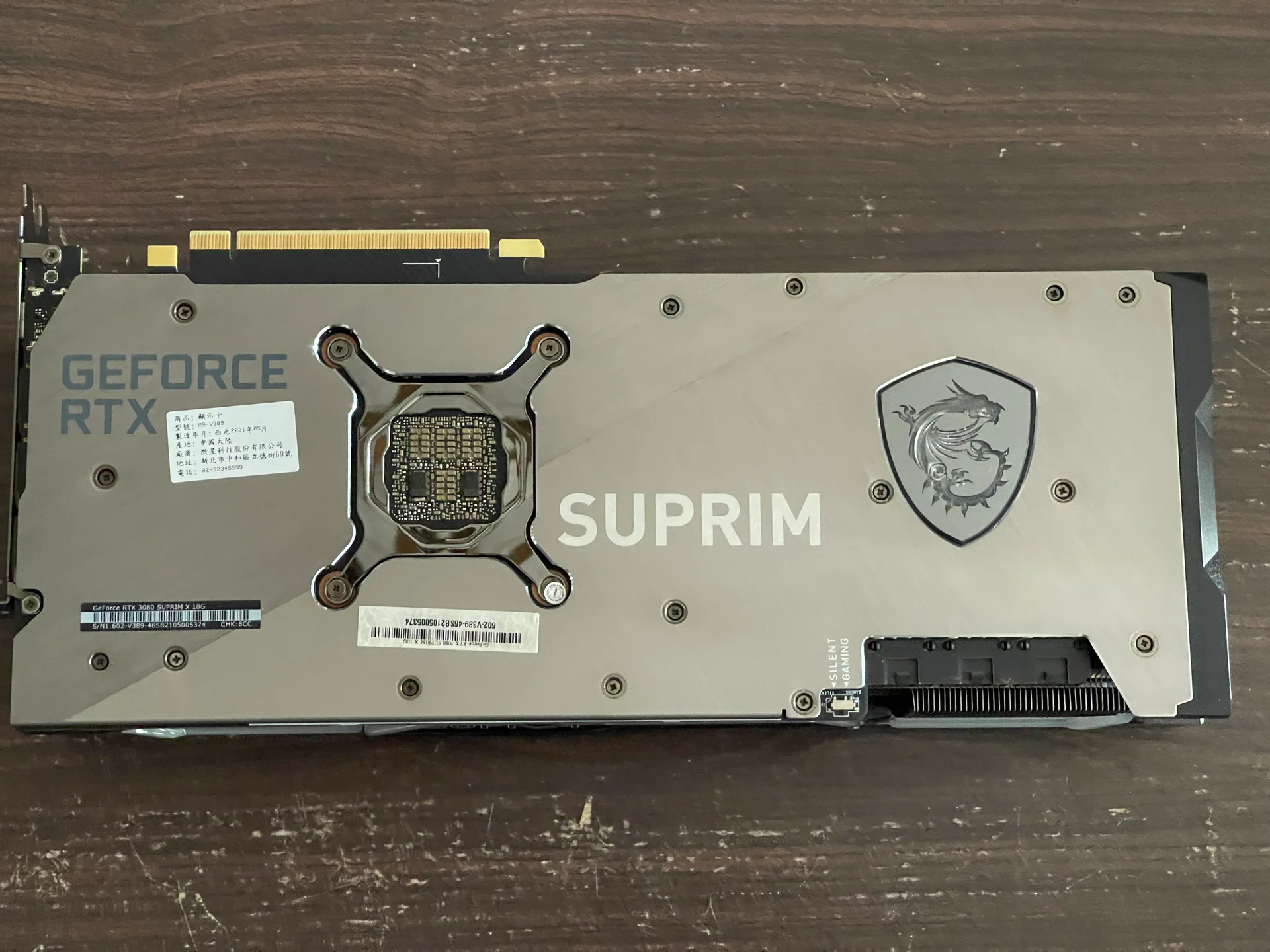

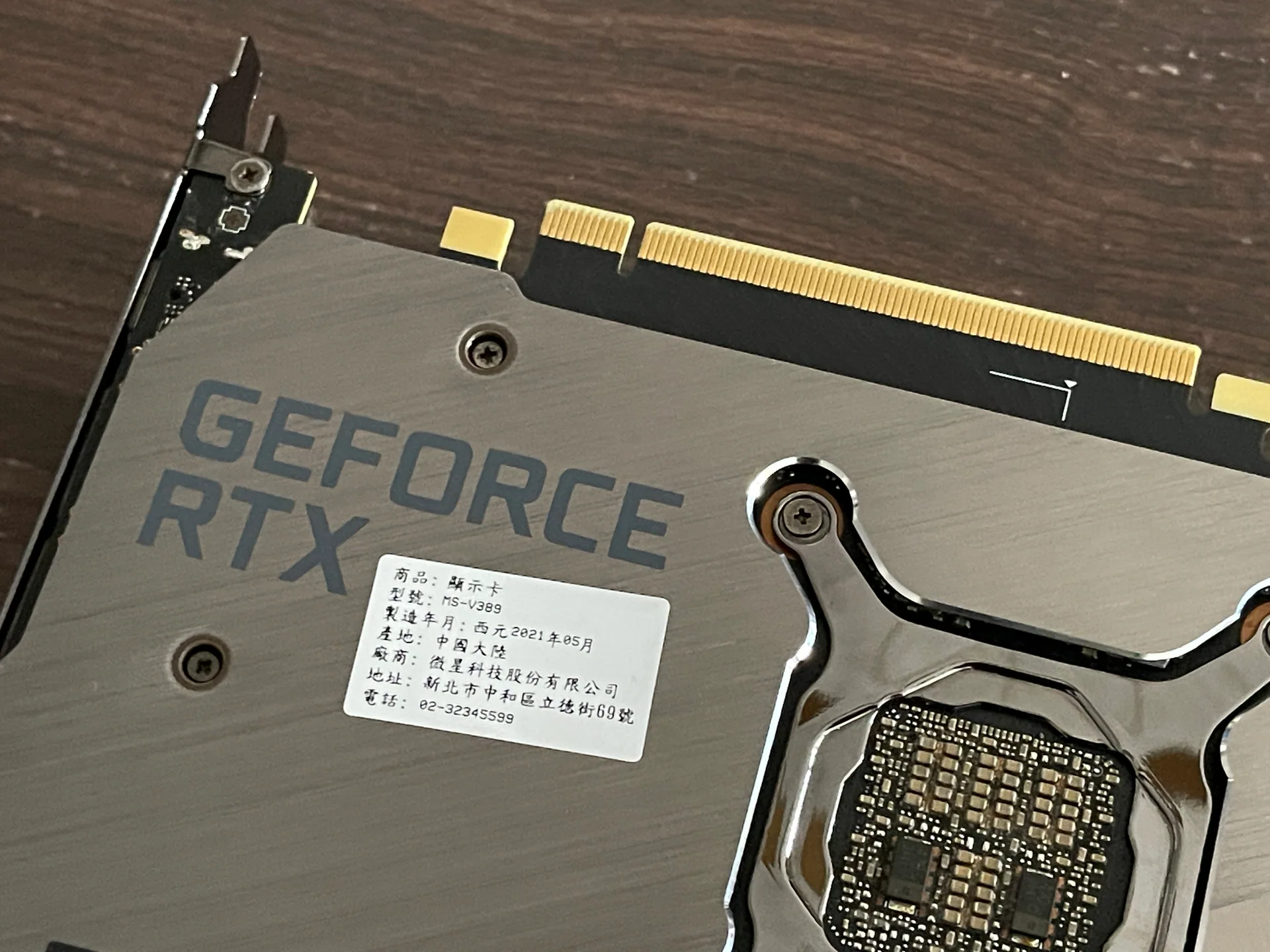

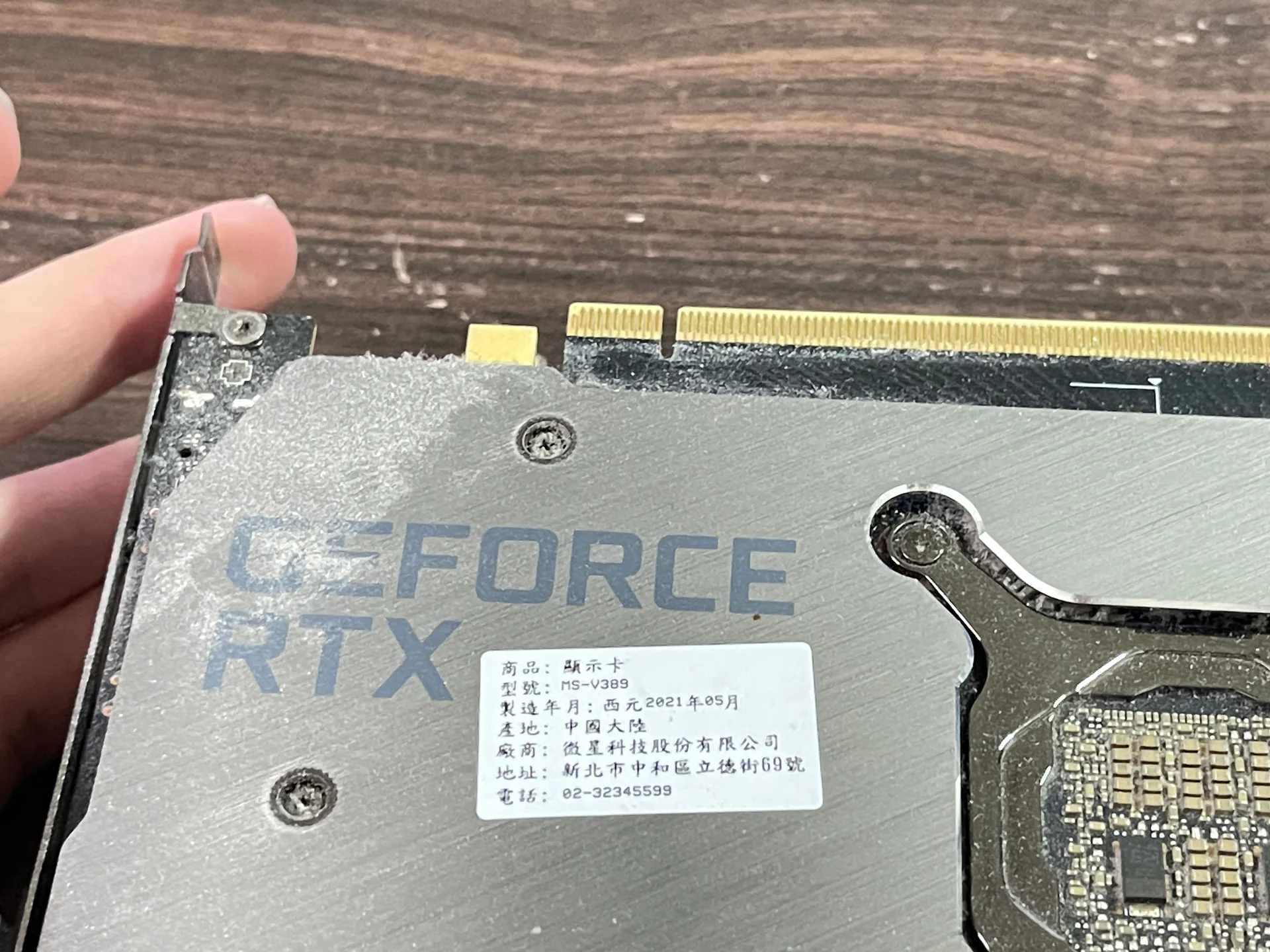

01 / BACKPLATE

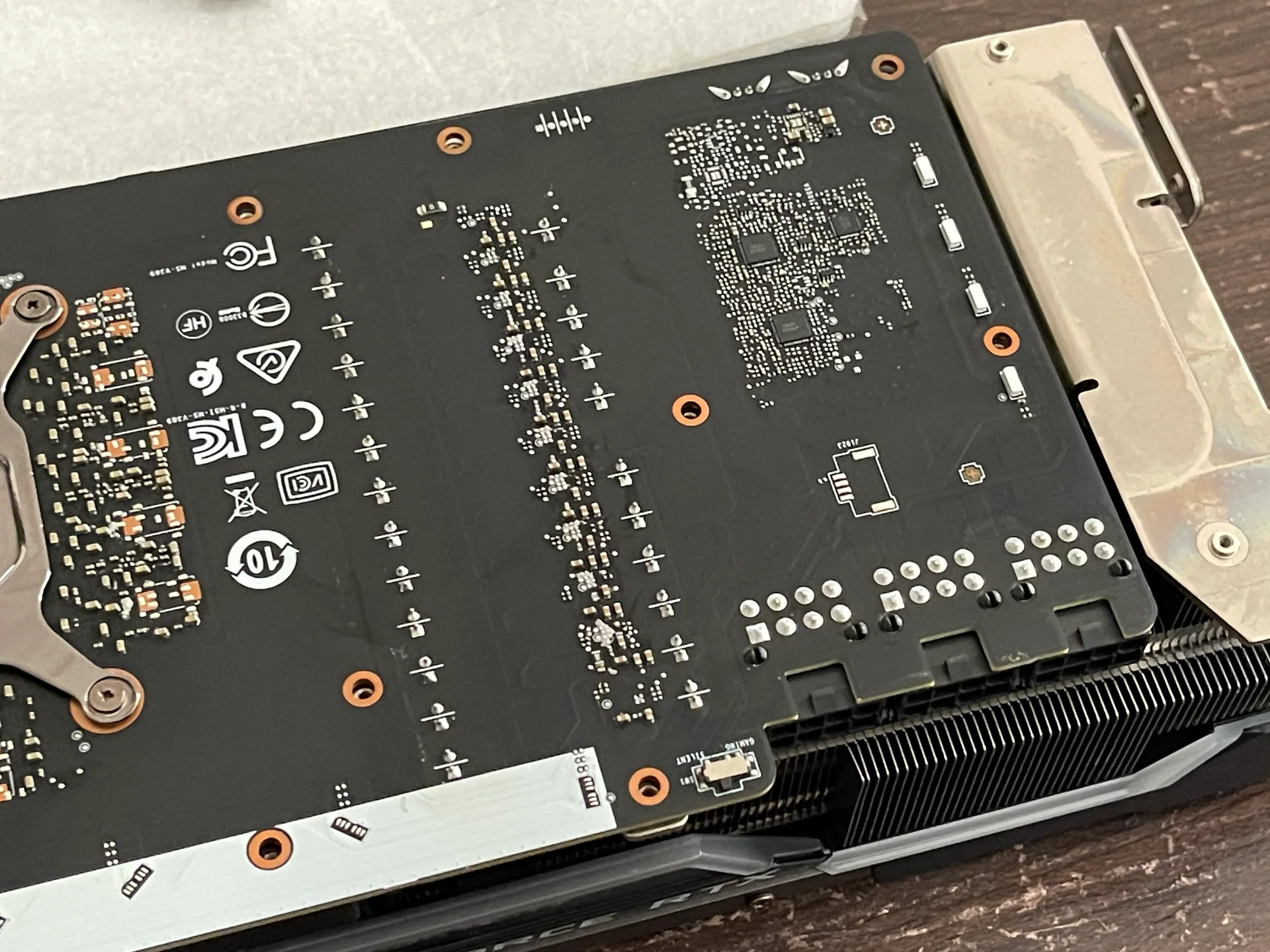

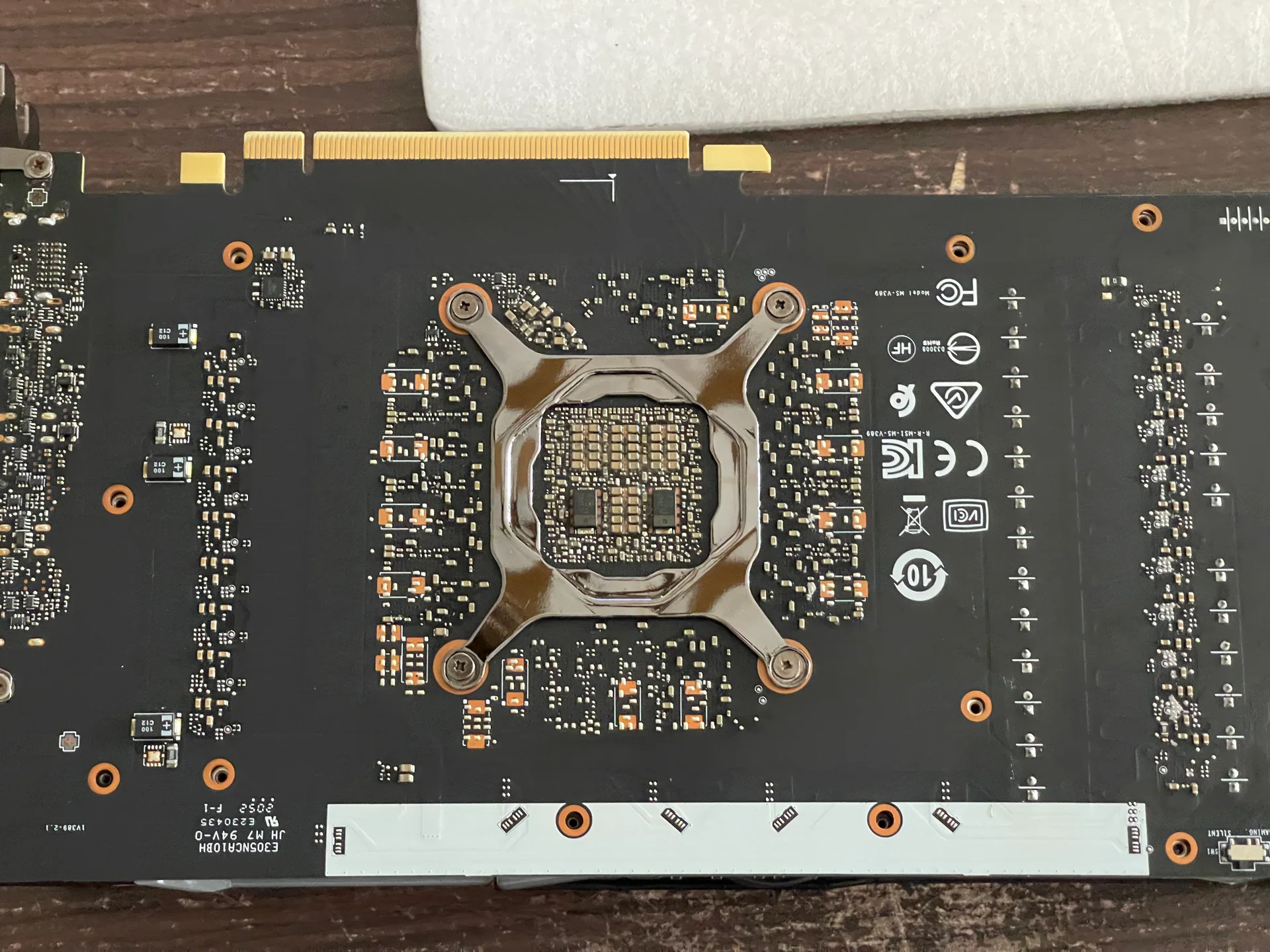

背板與核心固定區， 也有完整前後紀錄。
同一視角比對金屬背板、核心固定架與邊緣積塵，讓外觀與結構變化都能被看見。
02
LAYER BY LAYER
三槽卡的灰塵， 分散在不同結構層。
外飾板下方、風扇框架、強化背板、PCB 與散熱鰭片彼此疊合。每拆一層都先記錄，避免導熱貼位置與線材方向在復裝時失去依據。
-

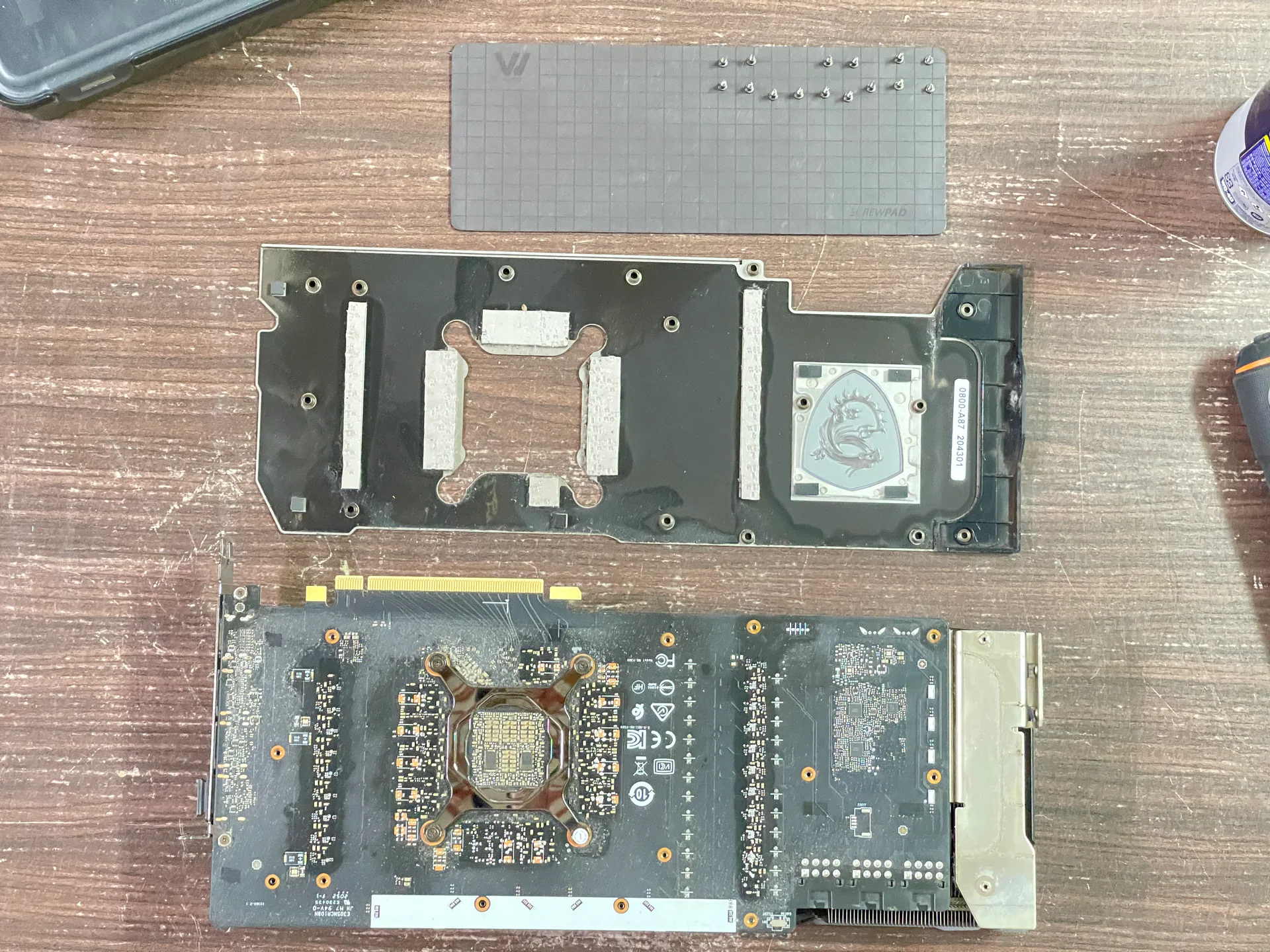

01 / REINFORCEMENT PLATE
強化背板內側。
第一層先拆除強化背板，並檢查固定結構與導熱貼，確保復裝後仍能對準原本的接觸區域。
-

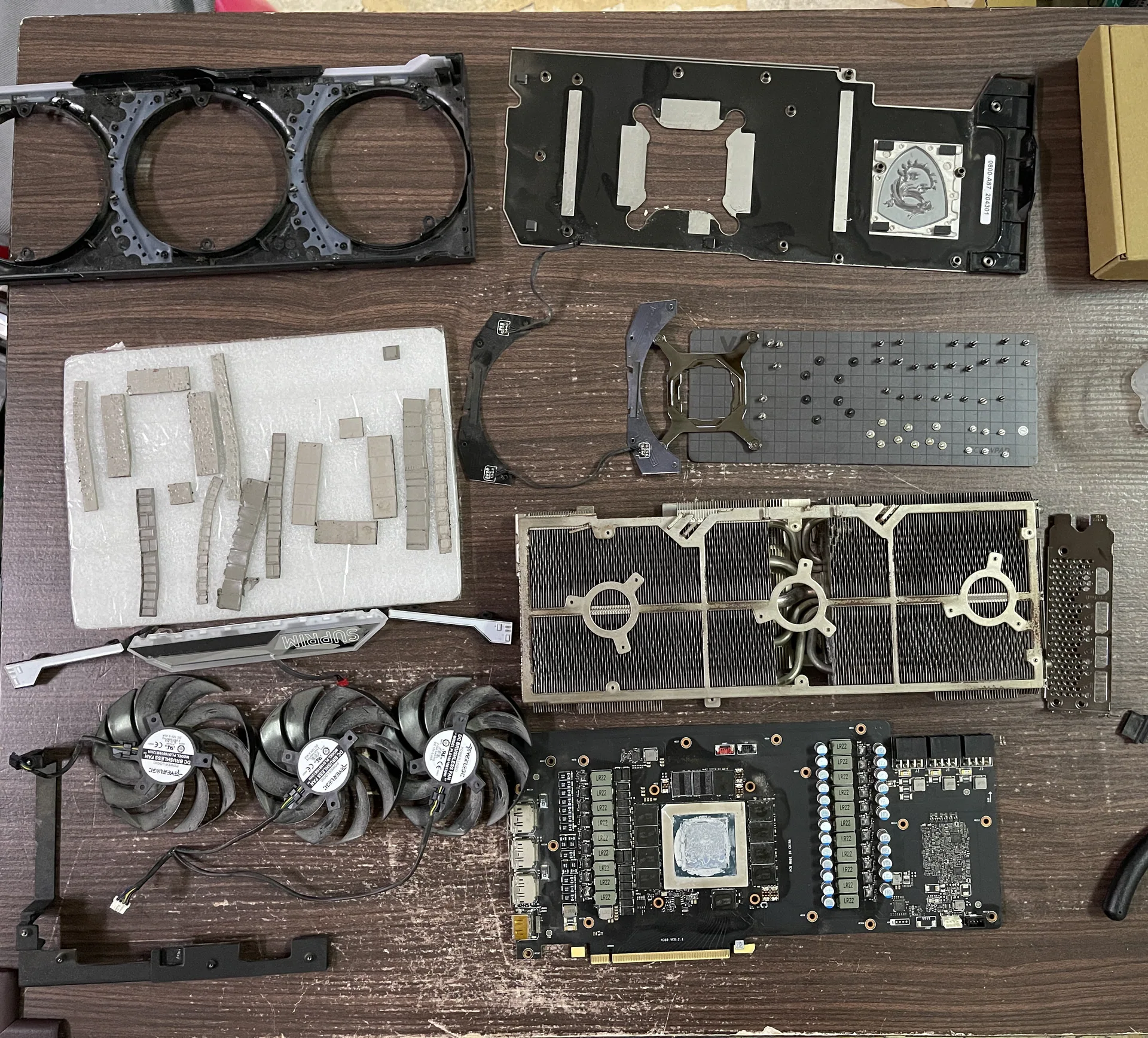

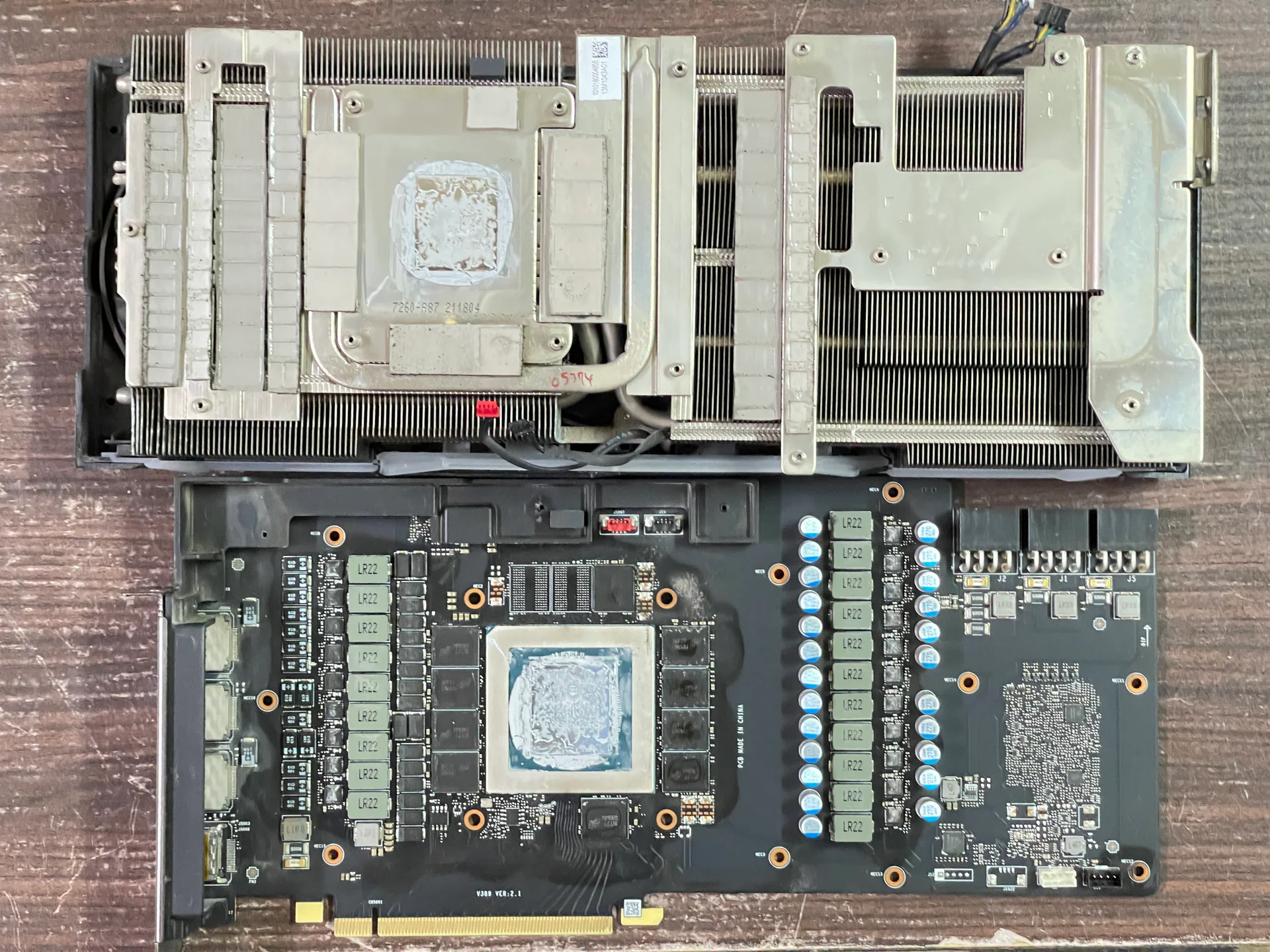

02 / PCB & COOLER
PCB 與散熱器， 逐層分離。
確認核心接觸面、顯存與供電區導熱貼的原始位置，再開始移除舊介質。
-

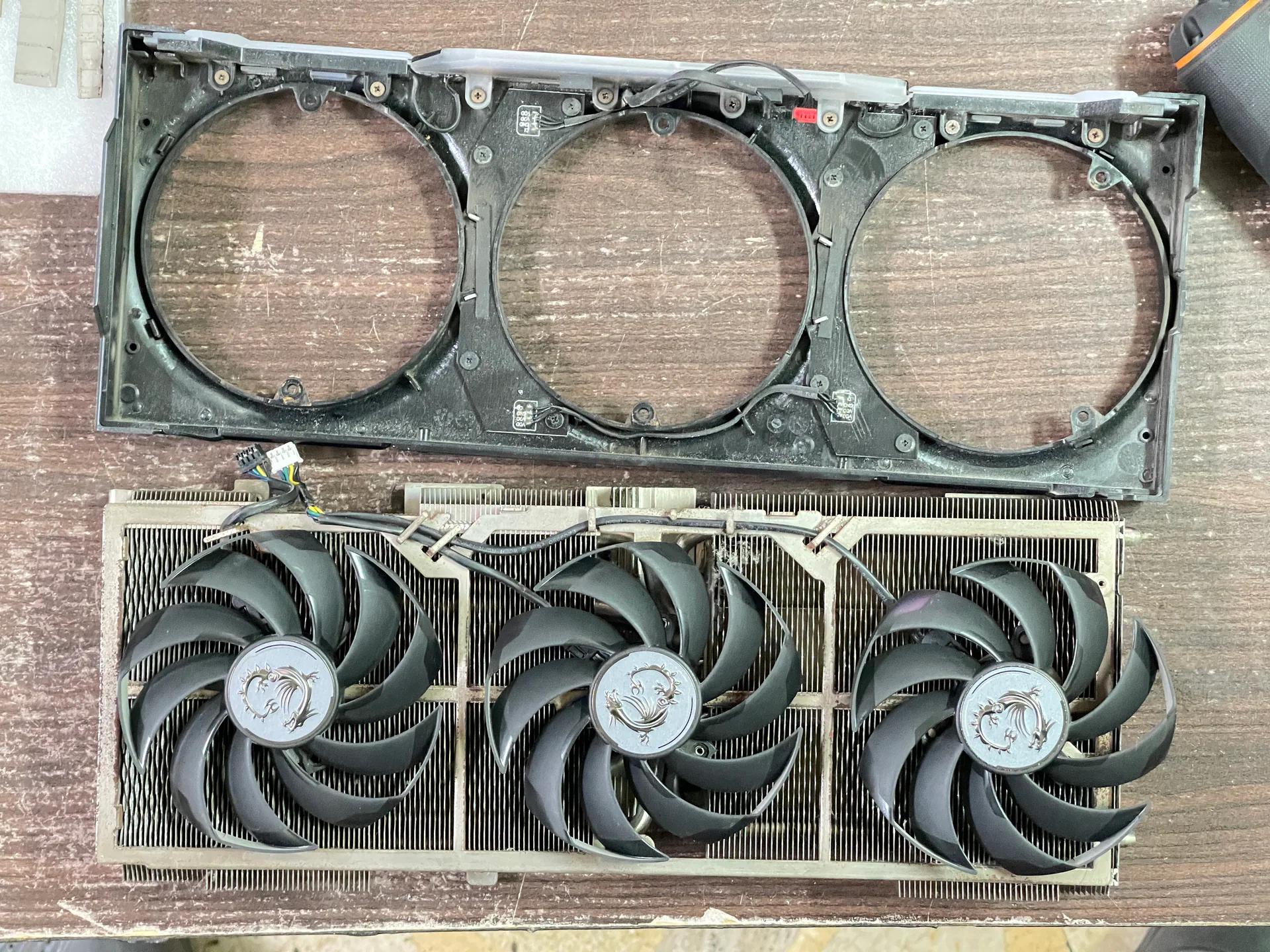

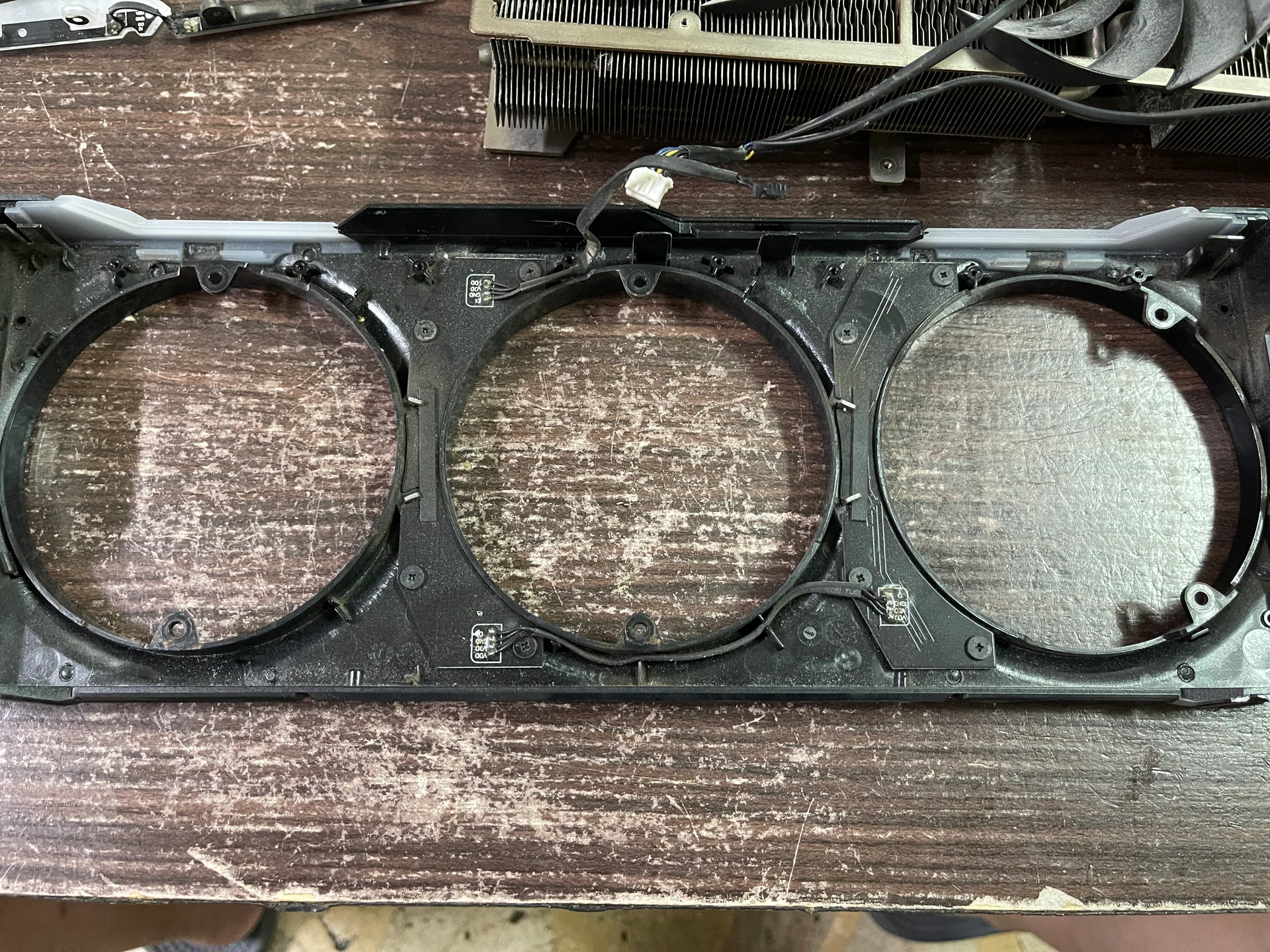

03 / SHROUD
外飾板與風扇框架， 分開處理。
三顆風扇連同框架拆離，背面與扇葉根部才有真正可操作的清潔空間。
-

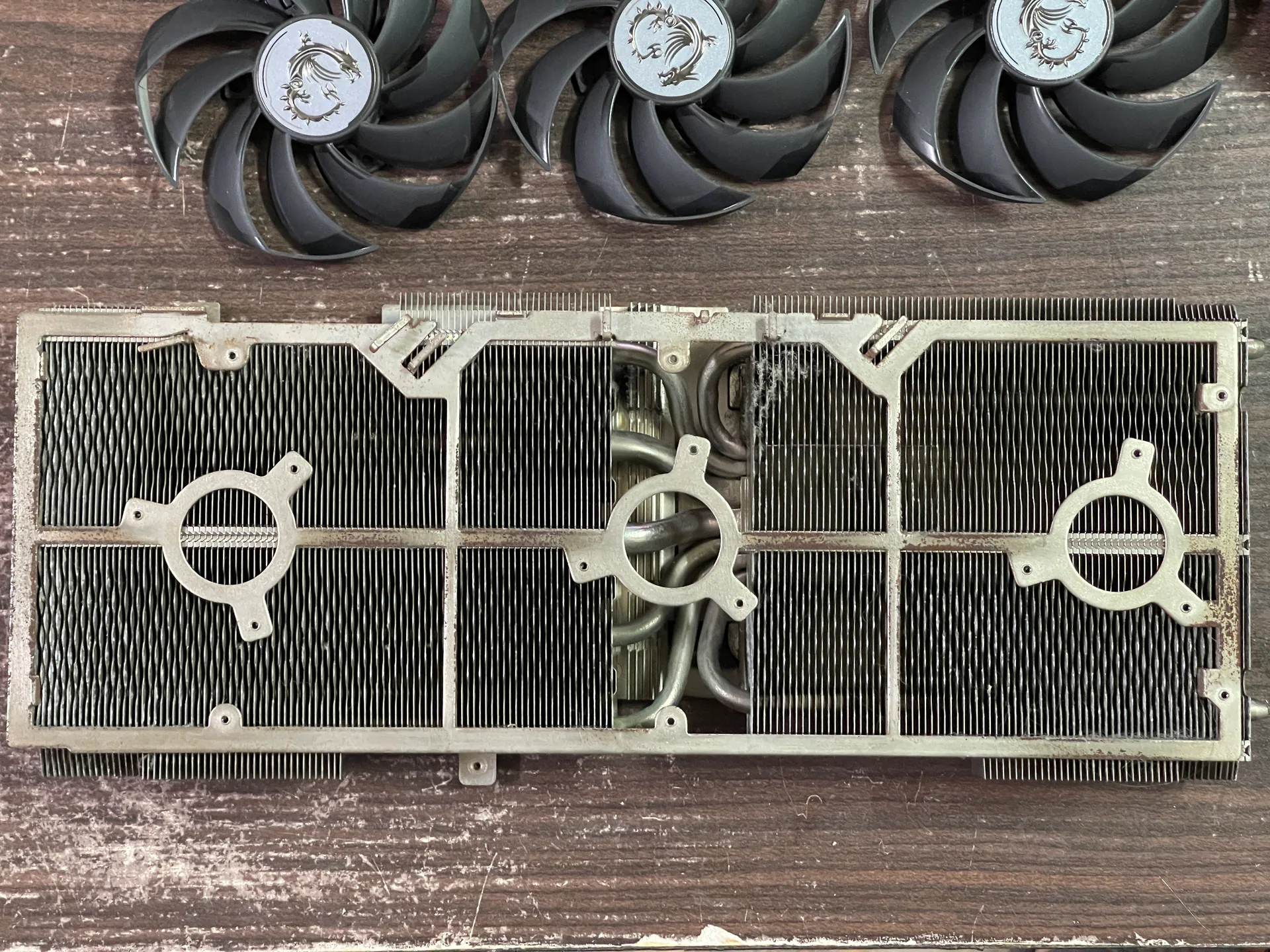

04 / FIN STACK
鰭片與導風通道。
散熱器表面看似開放，密集鰭片之間仍會夾住細灰；這一層直接決定風能不能穿過。
03
FANS & AIR PATH
風扇要拆下來， 才能把背面也清乾淨。
扇葉正面只是其中一面。馬達背面、葉片根部、框架凹槽與線材走向，同樣會累積灰塵並影響後續組裝。

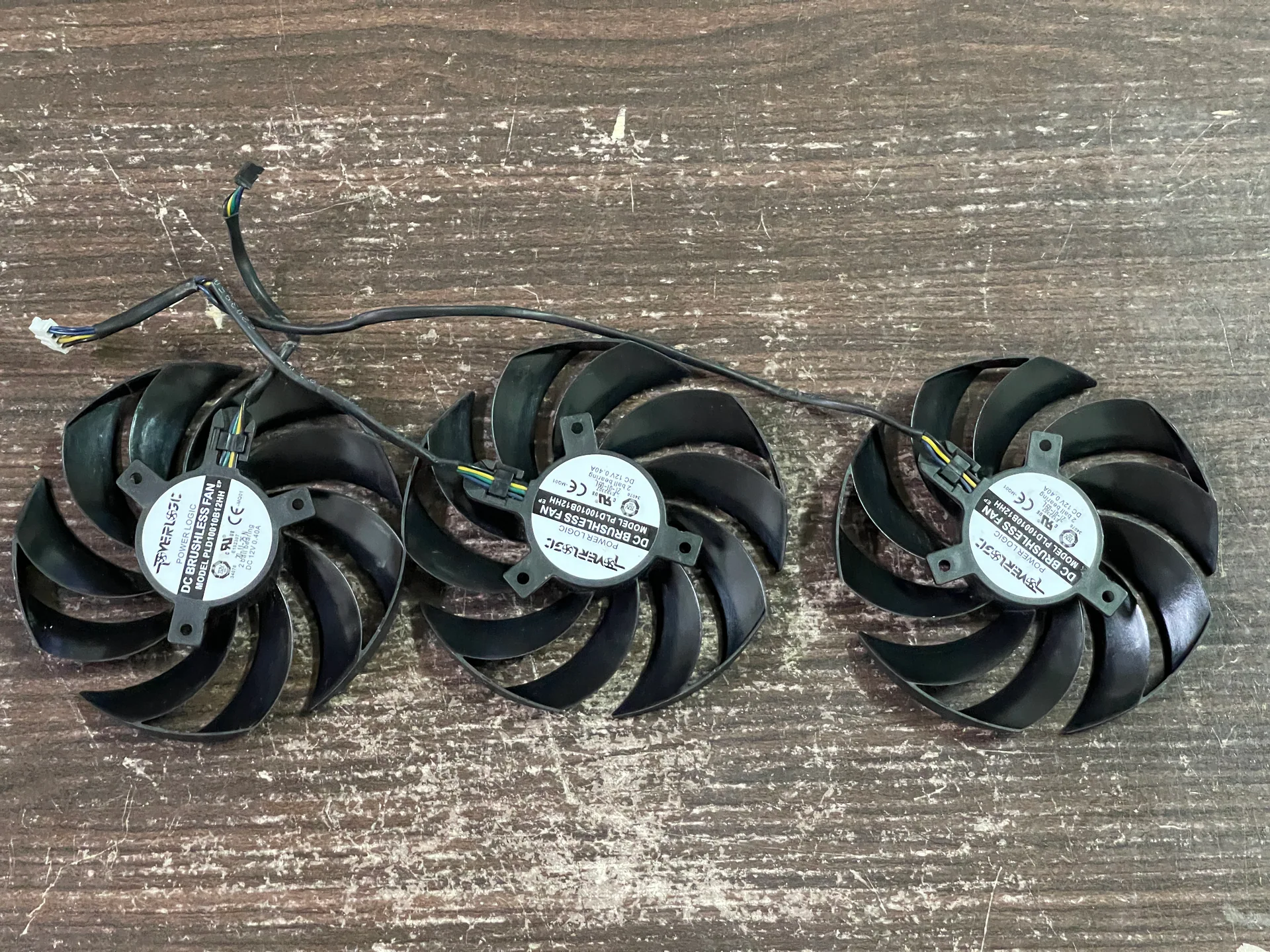

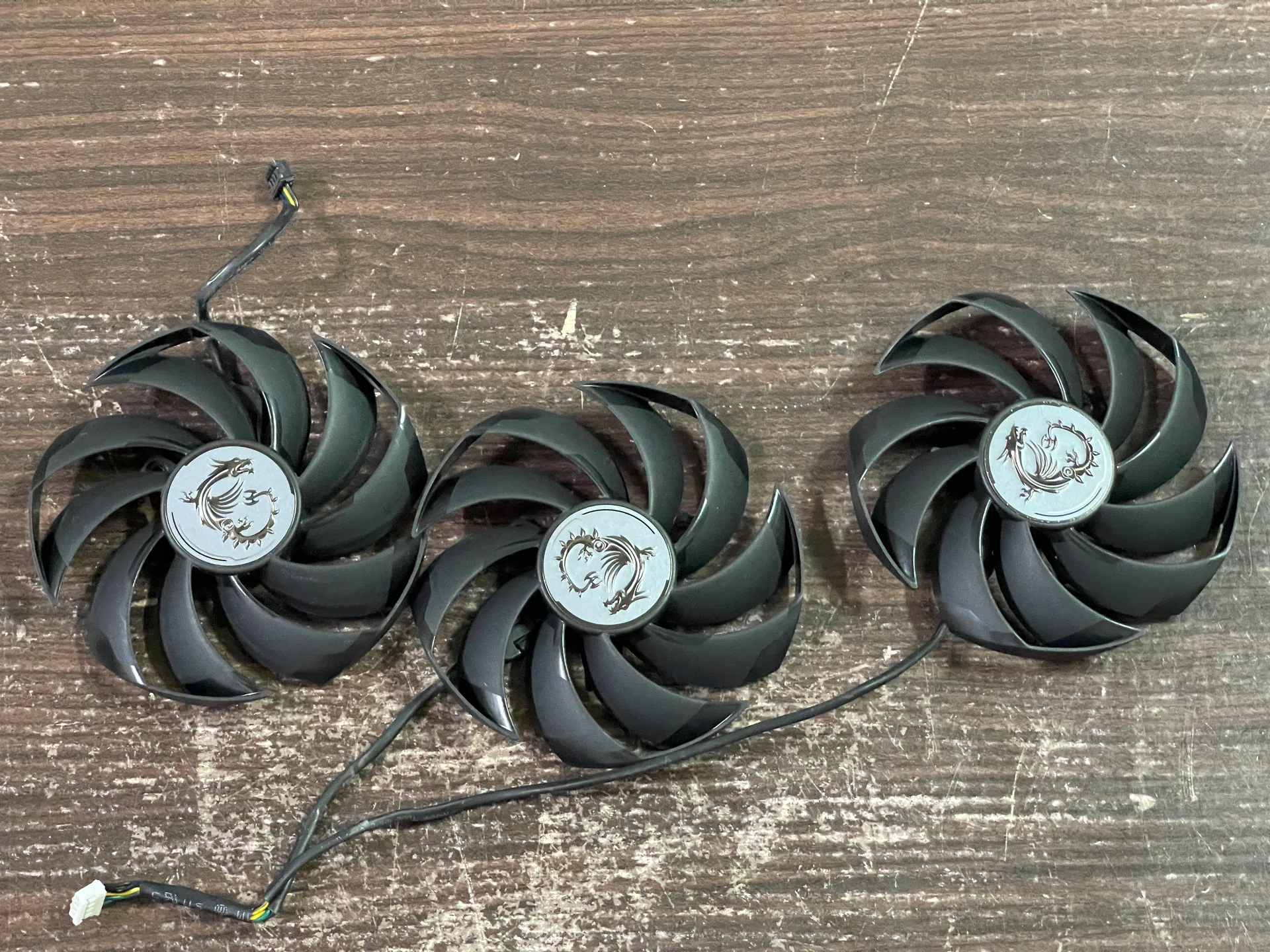

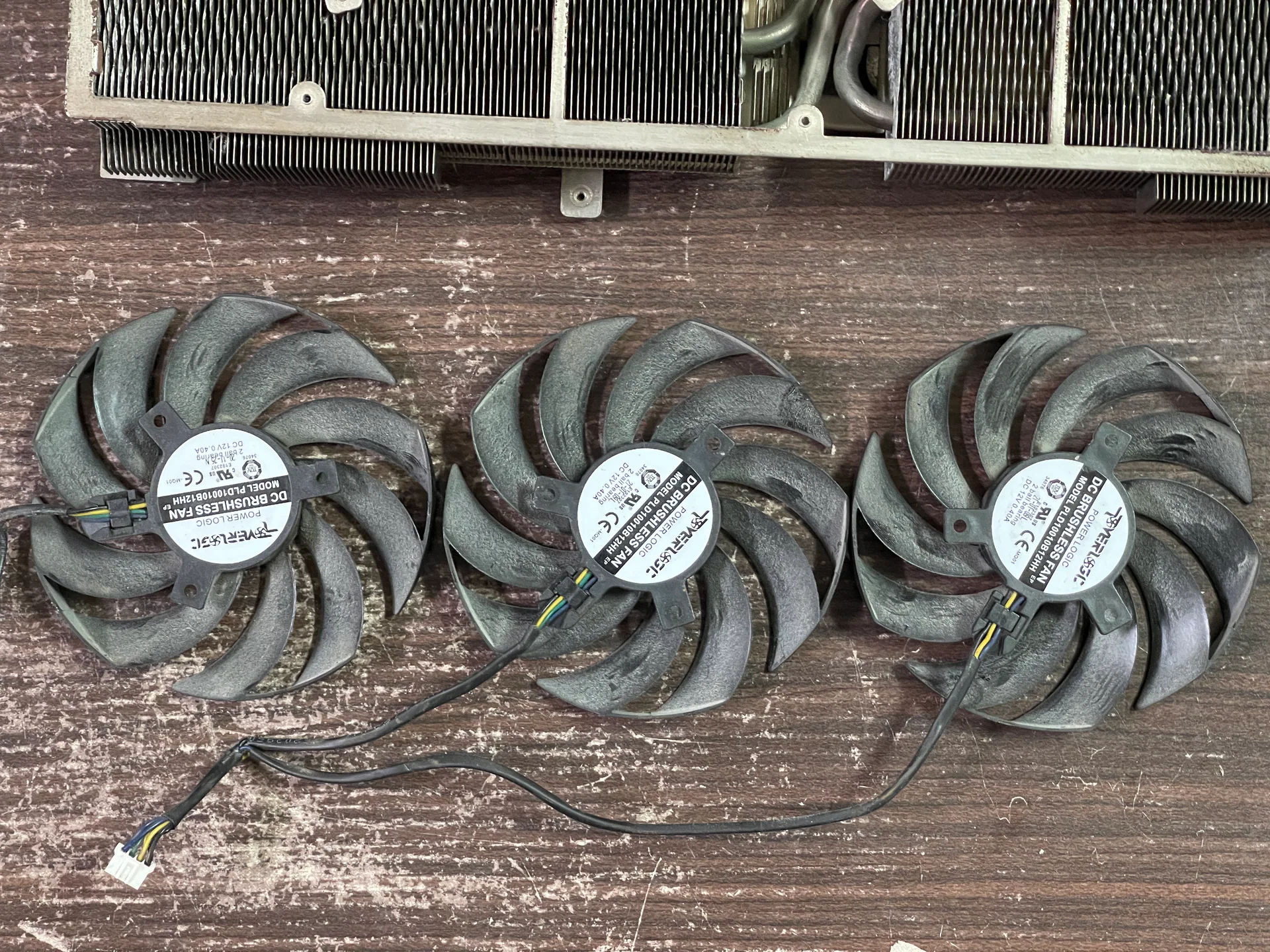

01 / FAN BACK
三顆風扇， 逐顆處理。
滑動比較扇葉背面與馬達外殼清潔前後的差異。

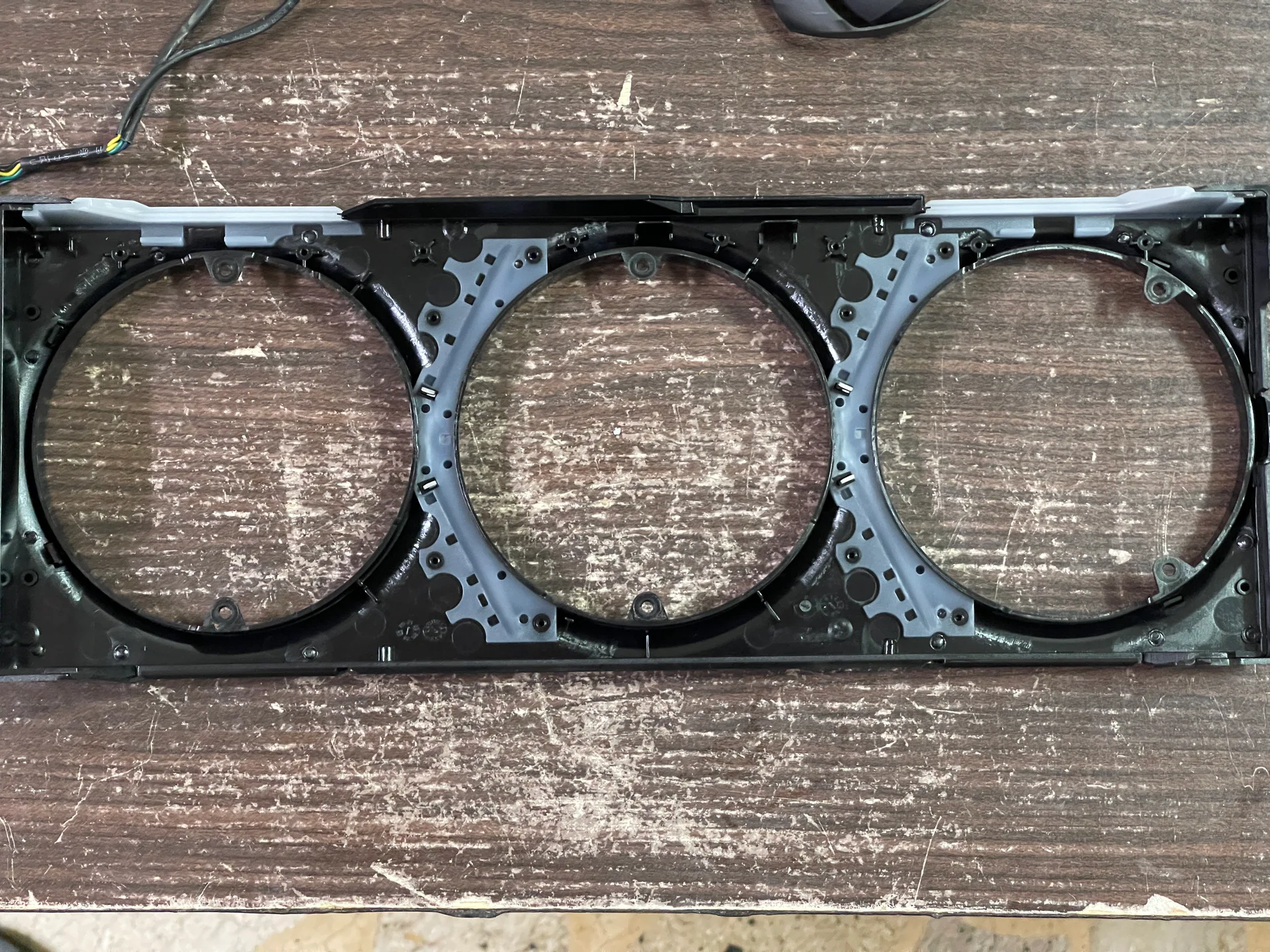

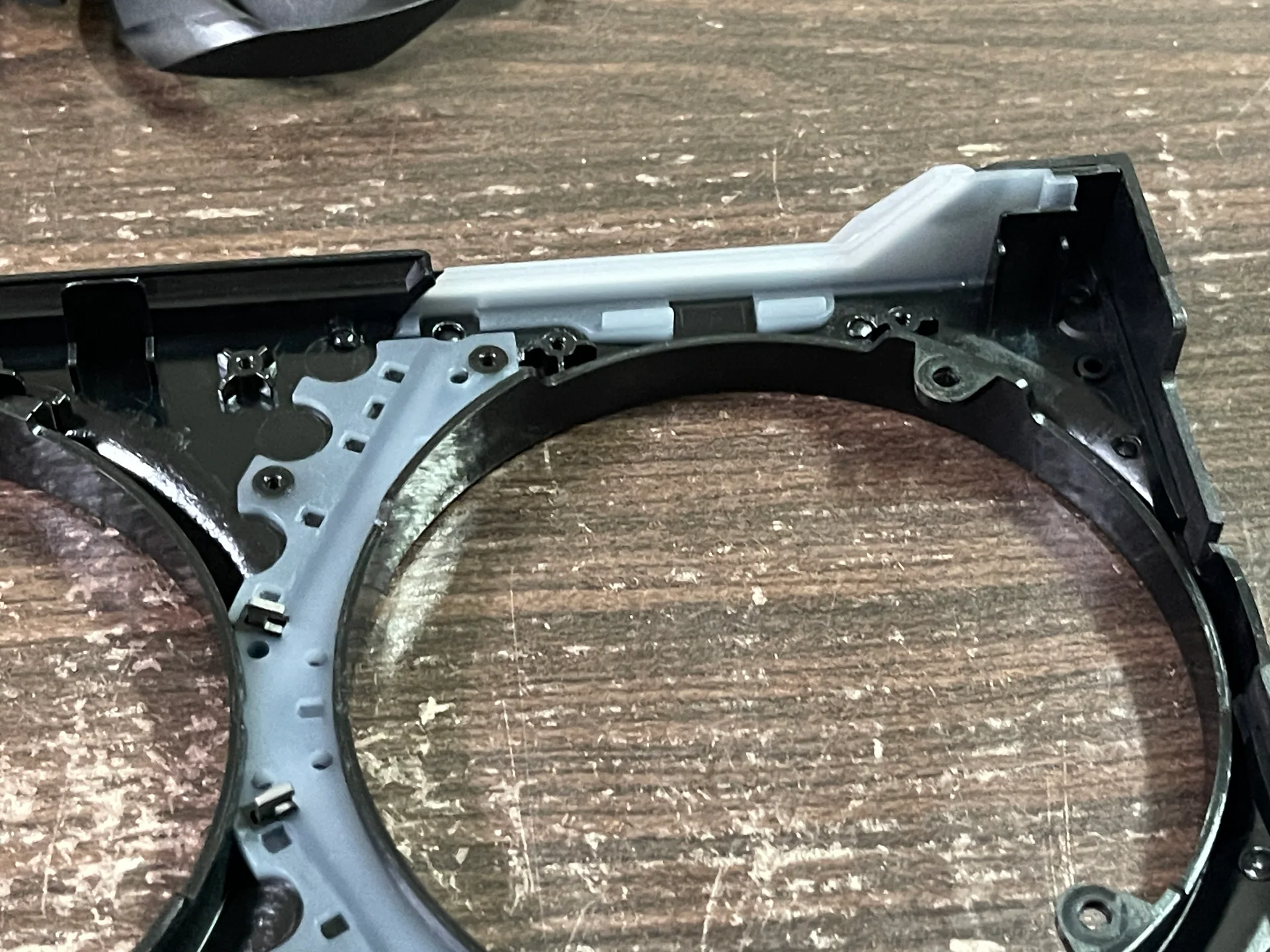

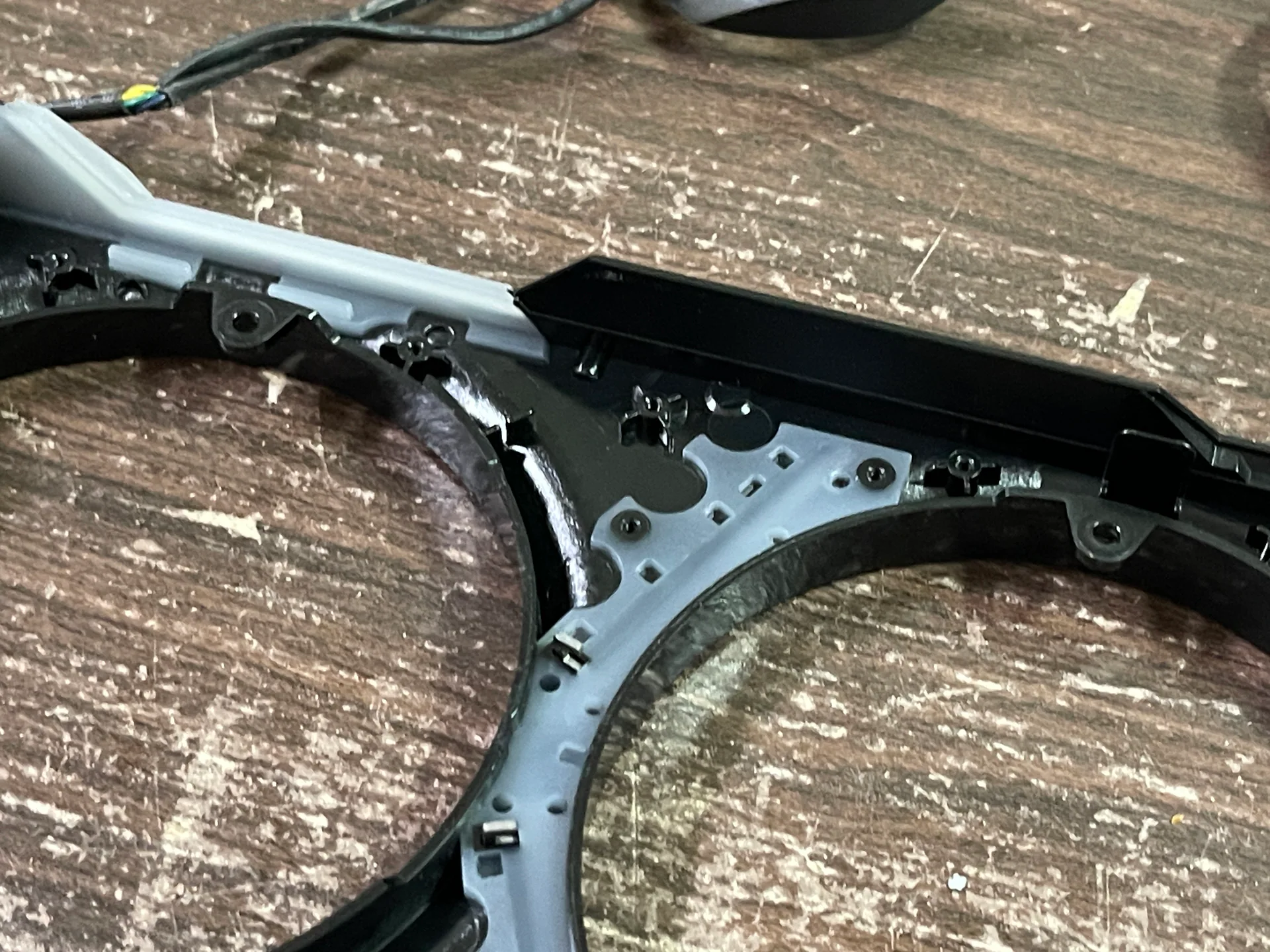

02 / FAN FRAME
框架凹槽與轉角， 同樣不能略過。
風扇拆離後，原本被葉片遮住的支架、線槽與螺絲座才完整露出。
04
CORE & THERMAL INTERFACE
真正決定溫度的， 是接觸面與導熱介面。
舊導熱介質移除後清潔 GPU 核心與散熱器底座；本案例核心重新塗佈 Thermal Grizzly（暴力熊）Kryonaut 12.5 W/m·K 散熱膏，顯存、供電區與強化背板則依原接觸位置更新導熱貼。

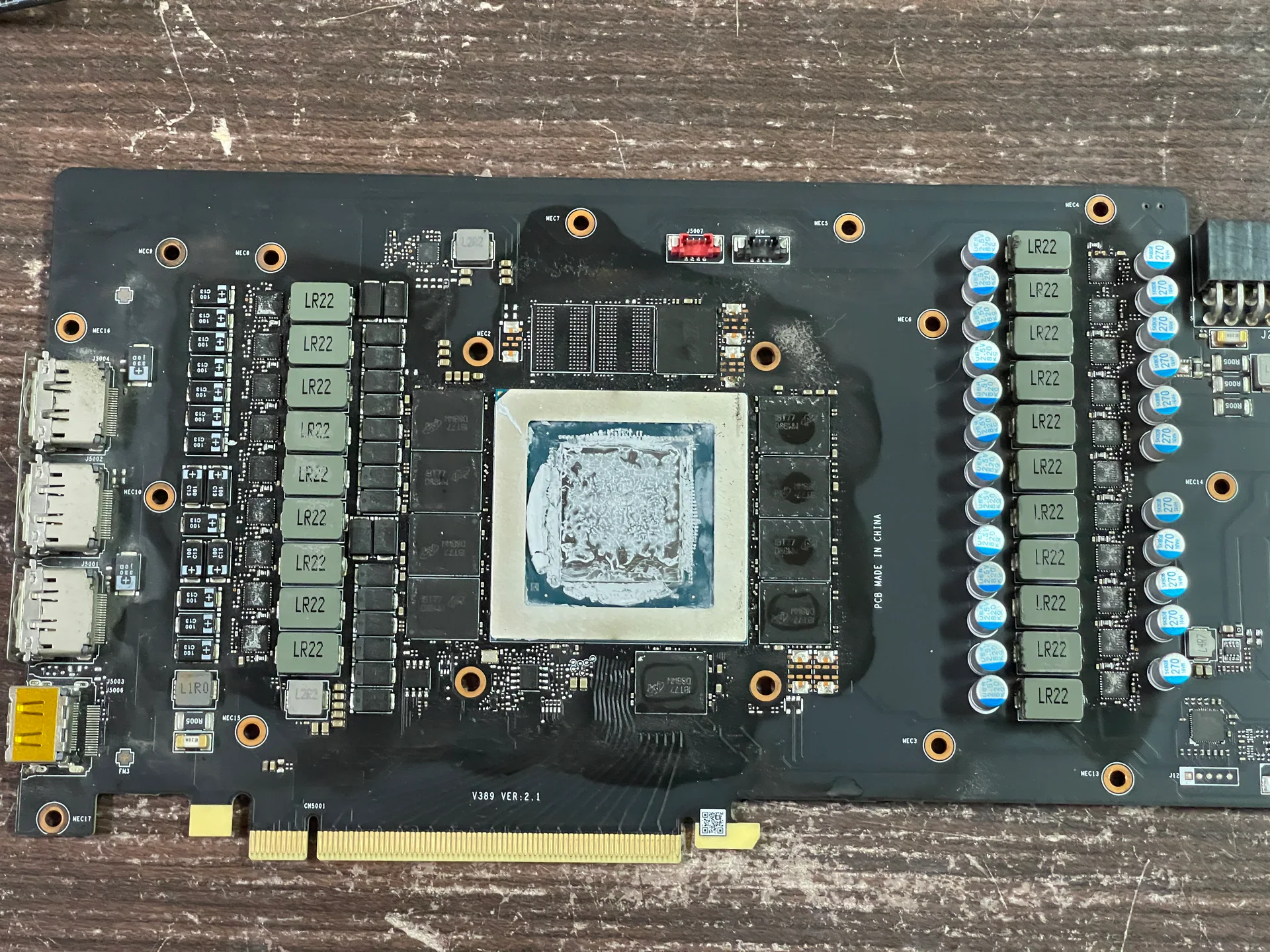

01 / GPU DIE
核心表面， 清潔前後。
舊導熱介質完整移除，核心表面與周邊元件保持清楚可檢查。
-

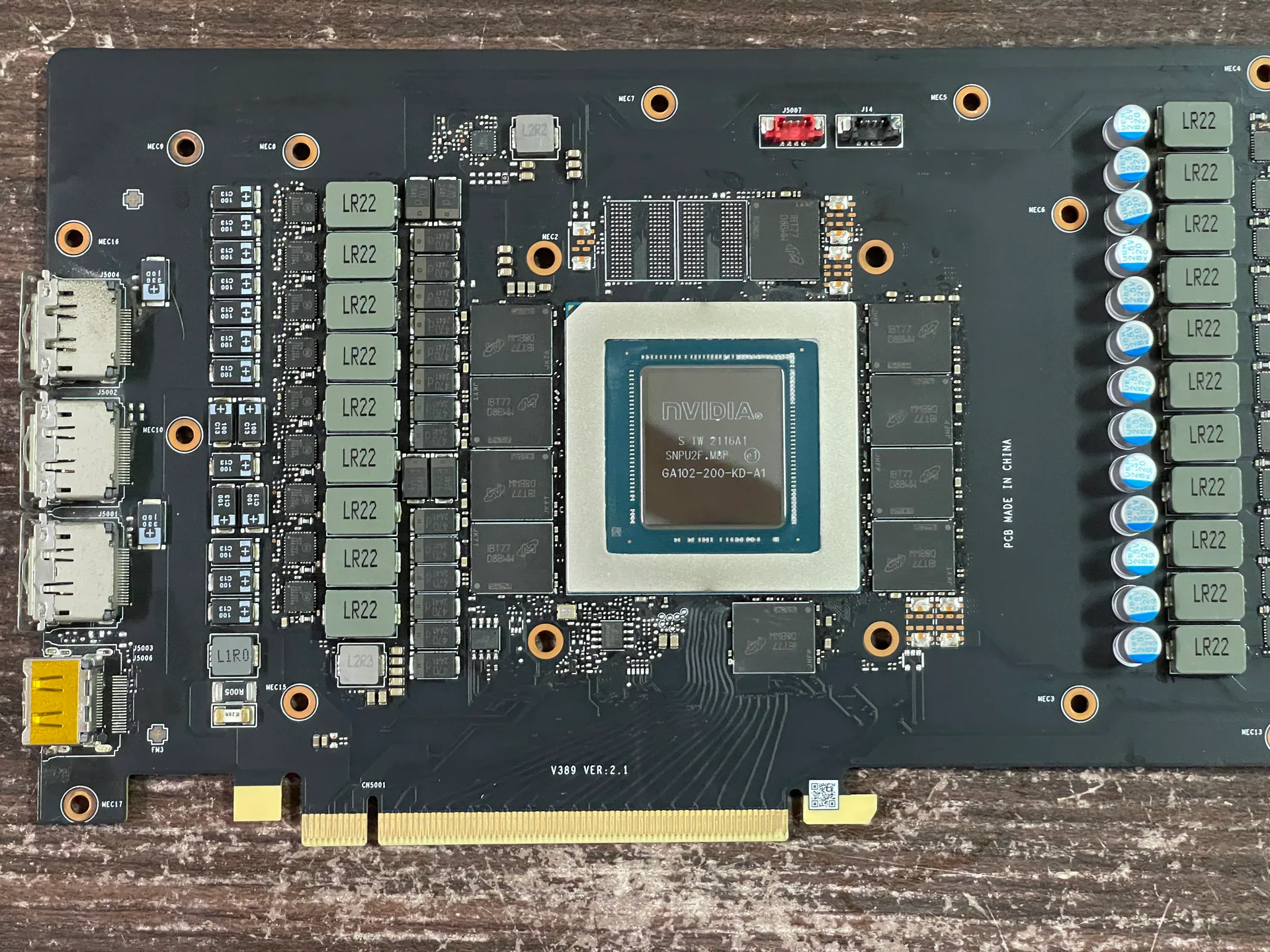

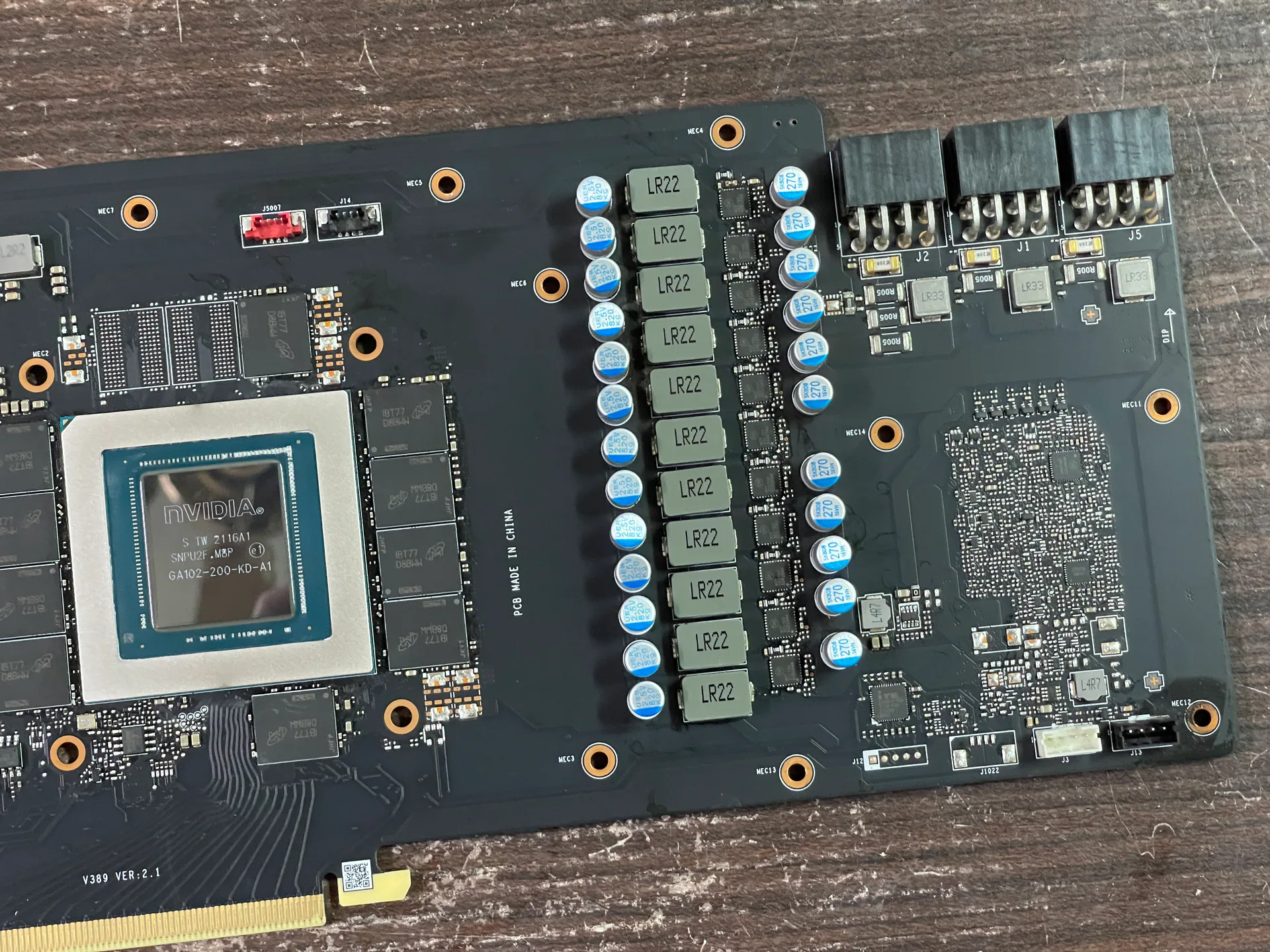

01 / CLEAN PCB
PCB 與核心， 清潔完成。
核心、顯存與供電區域已能清楚檢視；確認舊介質與清潔殘留均已移除，再進行新的導熱介面配置。
-

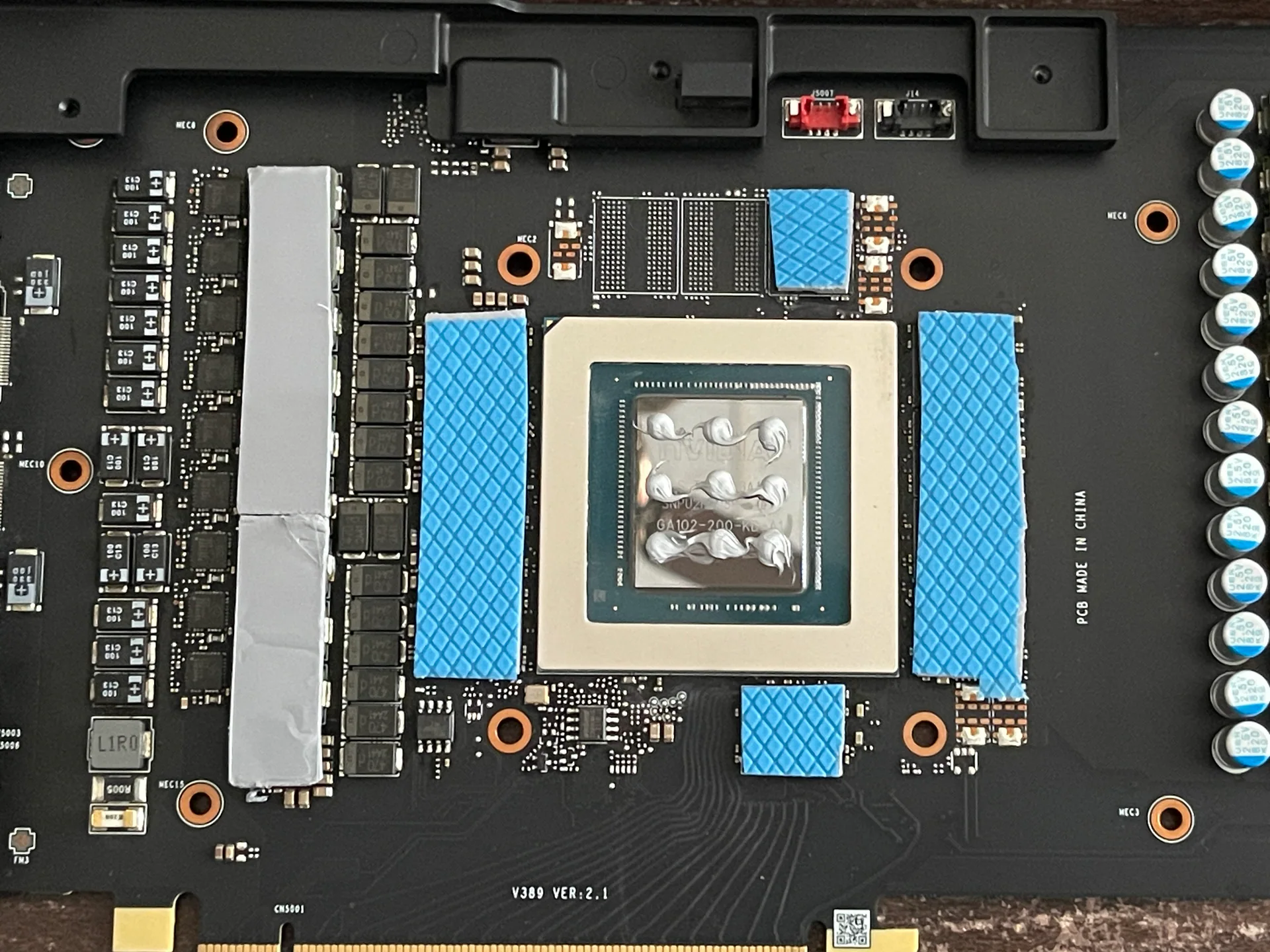

02 / NEW INTERFACE
暴力熊 12.5 W/m·K 散熱膏， 重新均勻塗佈。
本案例 GPU 核心採用 Thermal Grizzly（暴力熊）Kryonaut 12.5 W/m·K 散熱膏；顯存與供電區導熱貼則依原接觸位置重新配置。
-
03 / CONTACT PLATE

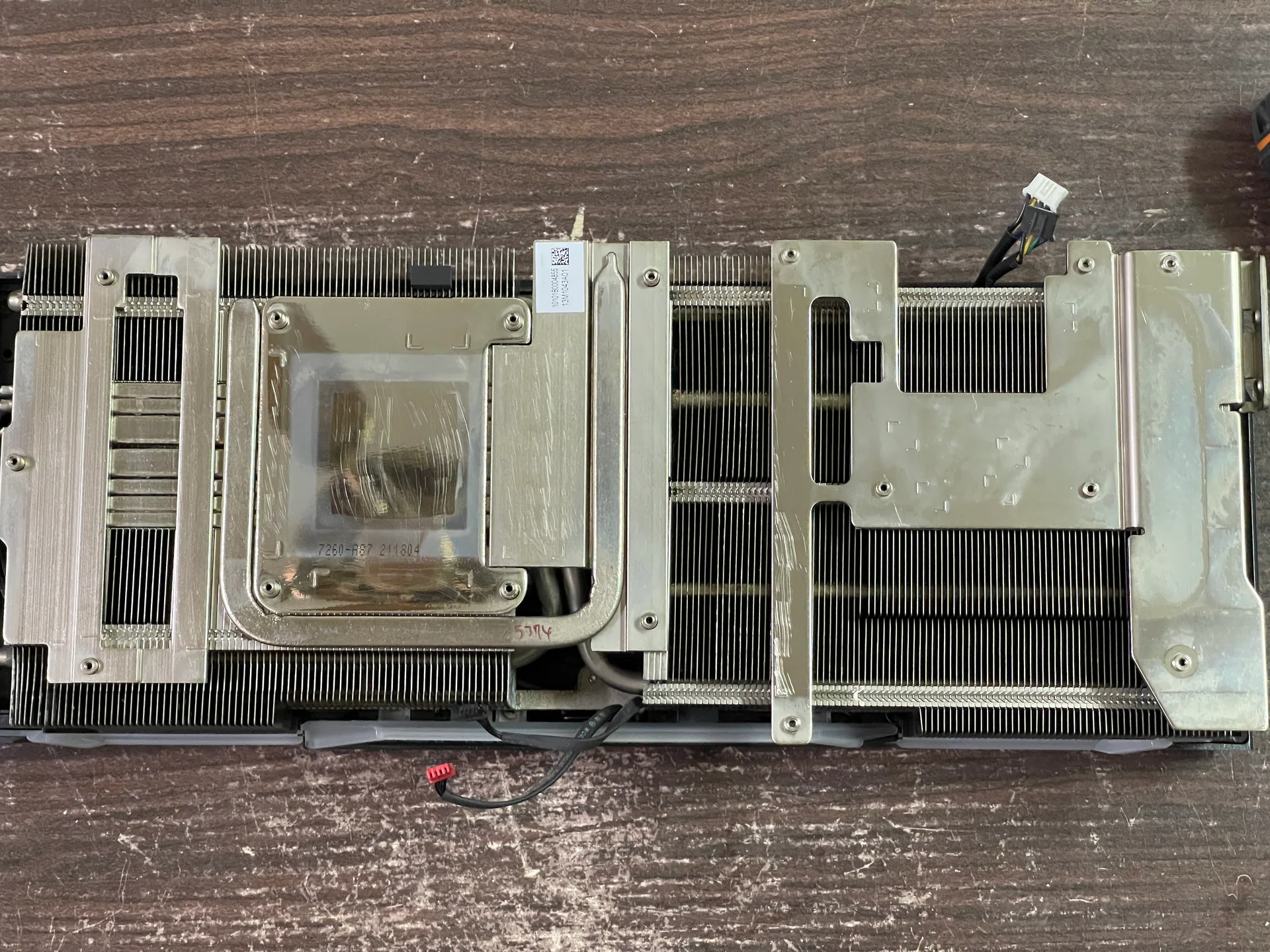

散熱器接觸面， 同步清潔完成。
核心底座與周圍金屬接觸面一併清潔，避免舊介質殘留影響重新貼合。

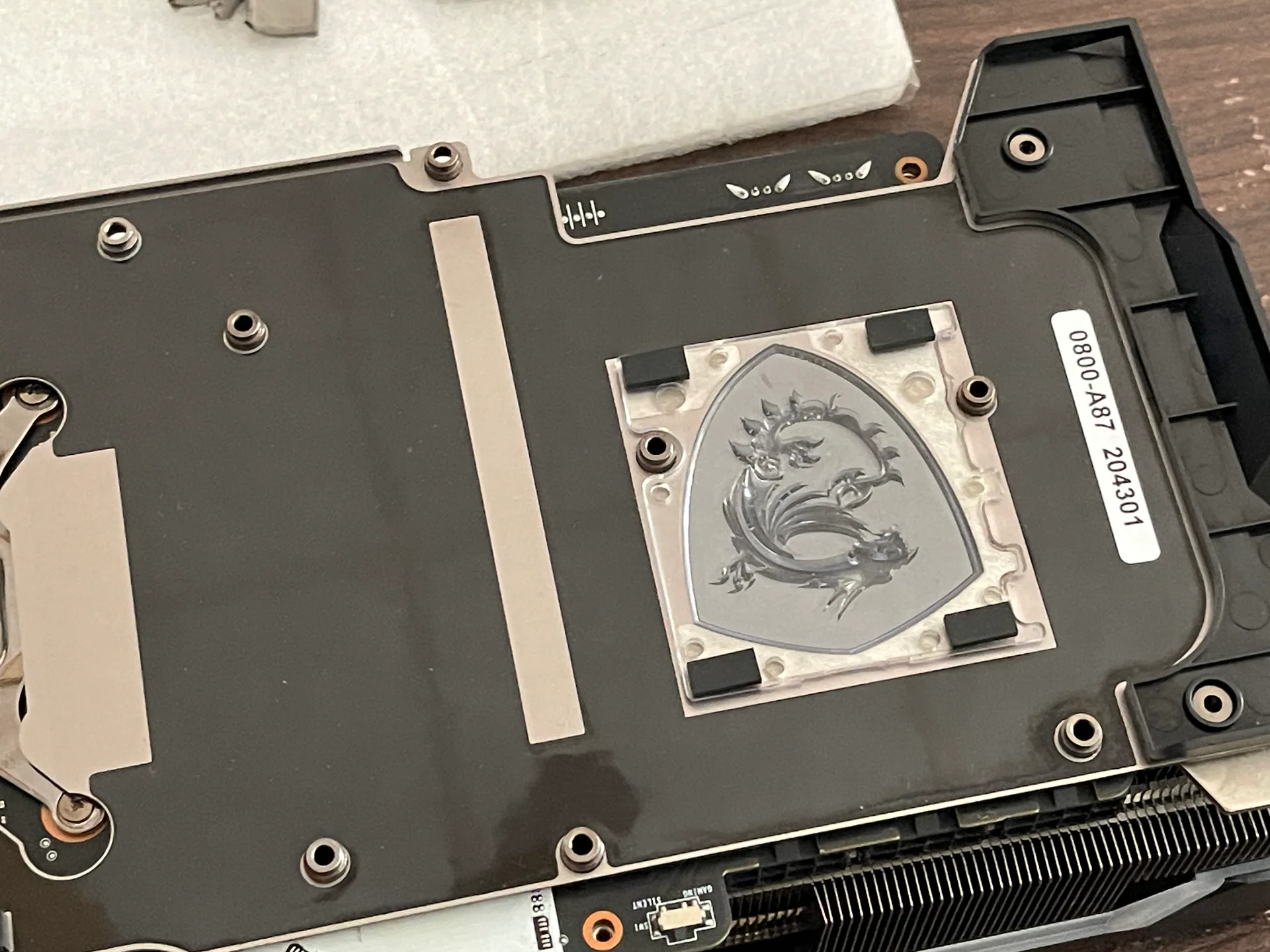

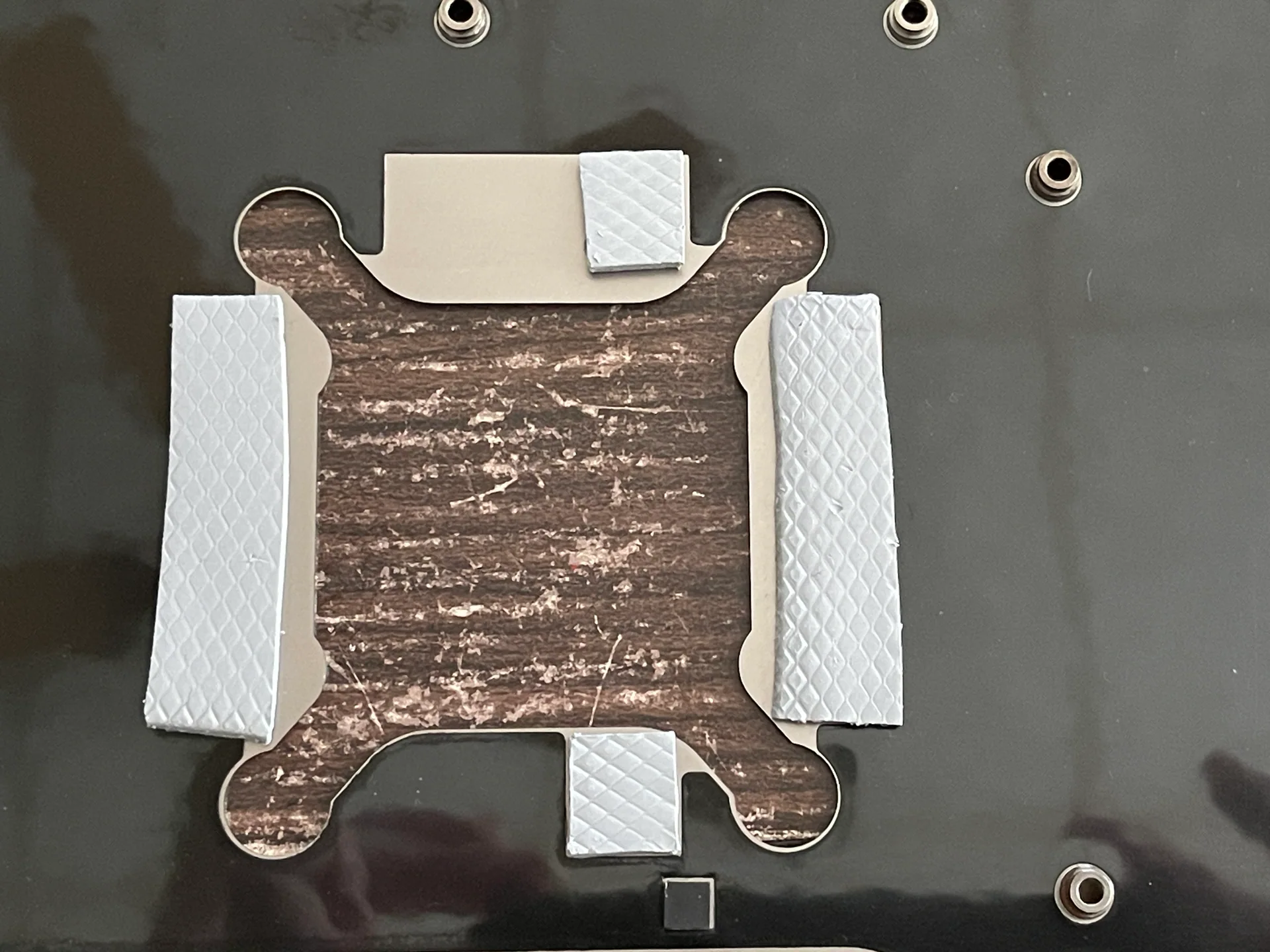

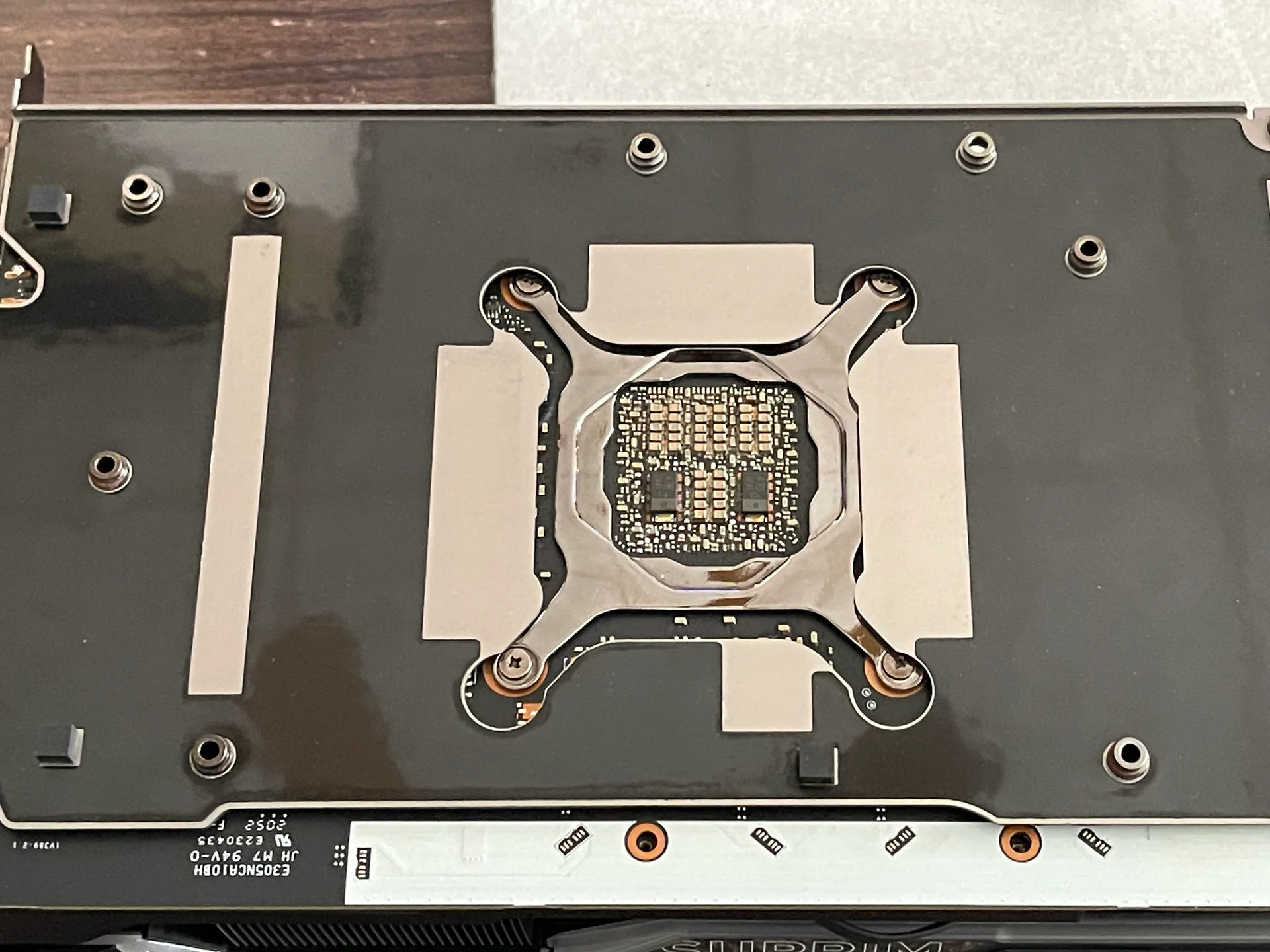

04 / BACKPLATE PADS
強化背板， 不只固定結構， 也負責傳導熱能。
先確認內側接觸區，再清潔固定結構，最後依原位置換上新導熱貼。
05
REASSEMBLE / FINISH
復裝不是結束， 每個細節還要再確認。
風扇方向、線材、背板、螺絲與散熱器壓合依序復原；完成後再用正反面與局部照片確認組裝狀態。

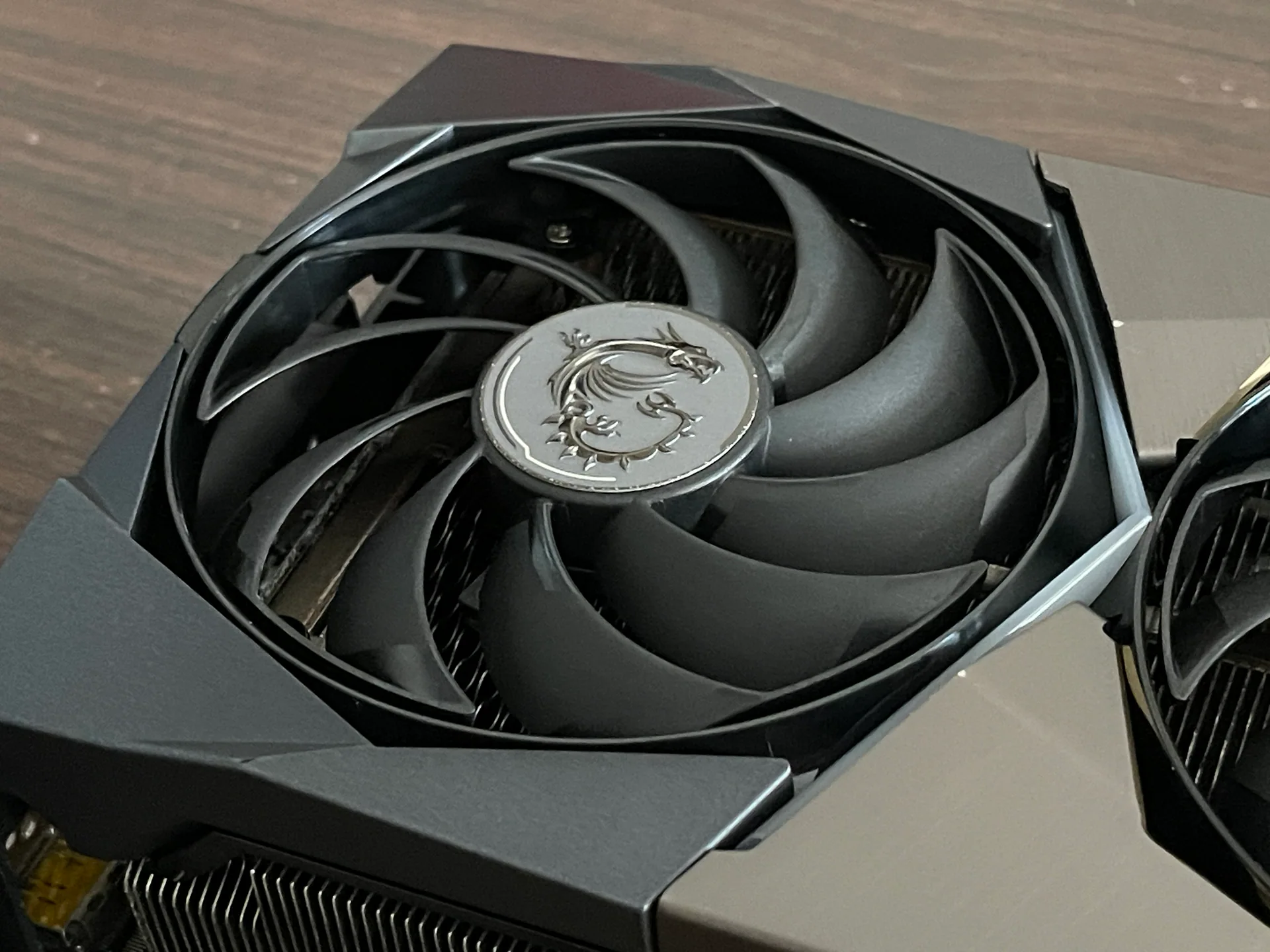

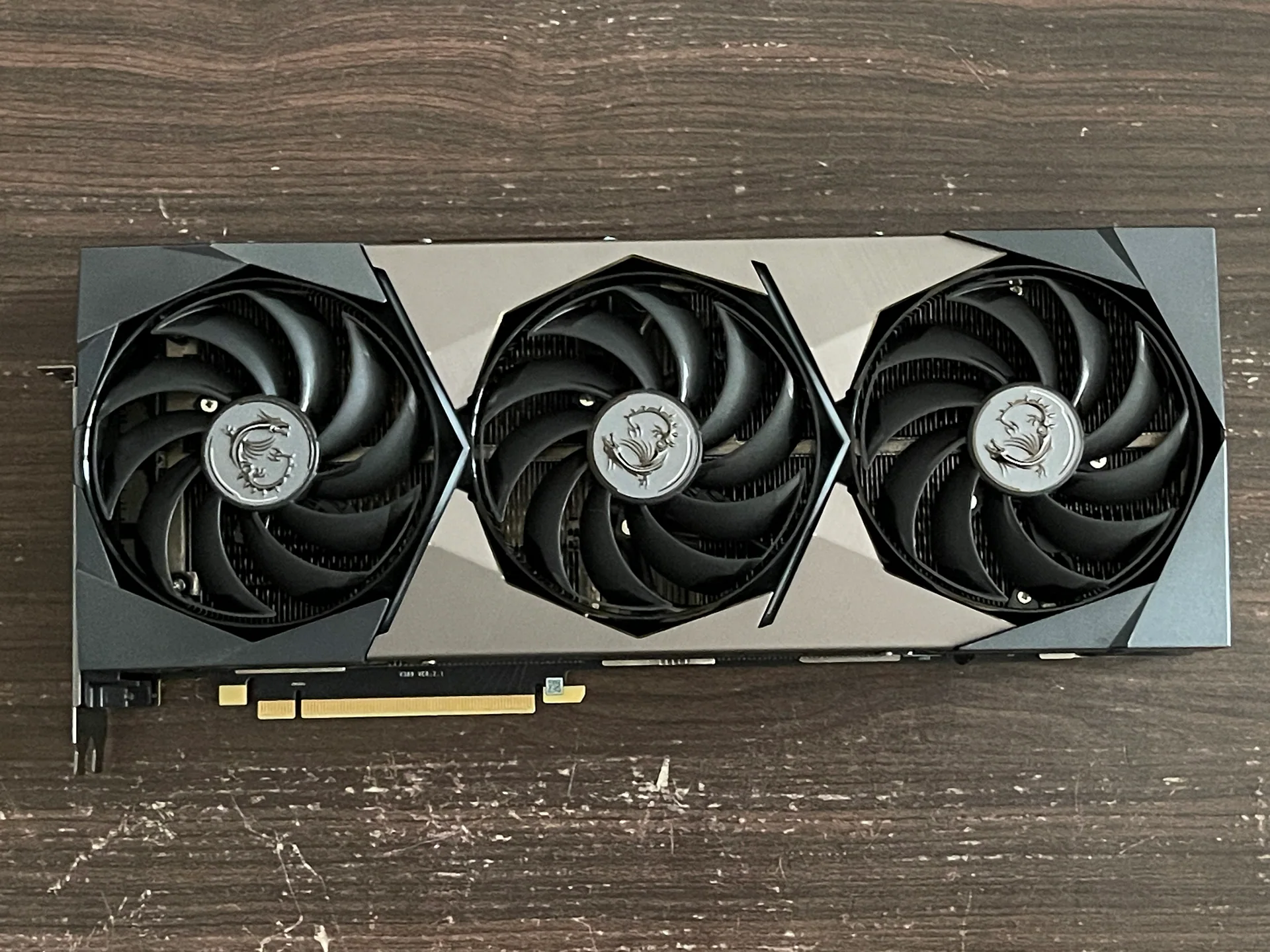

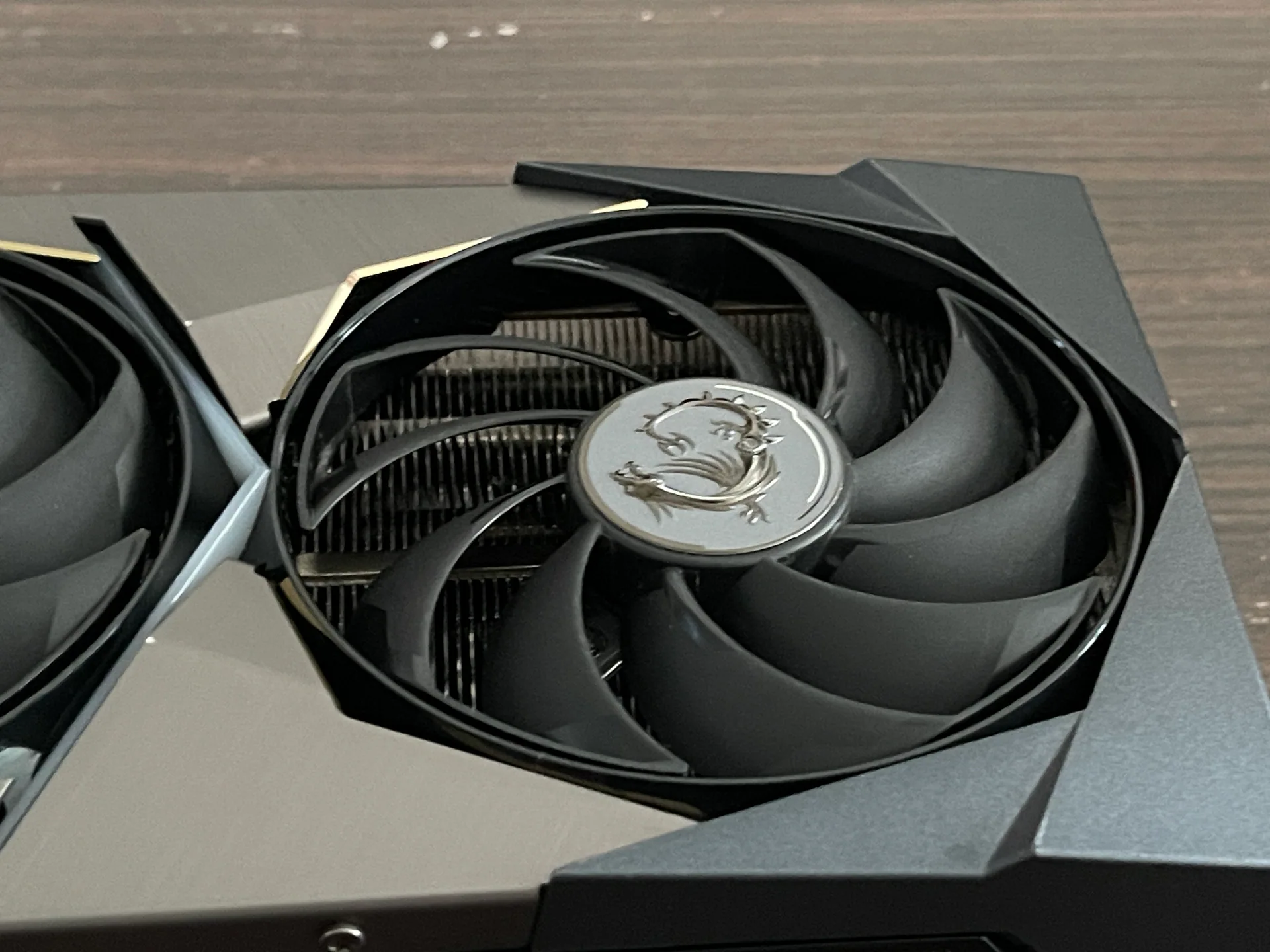

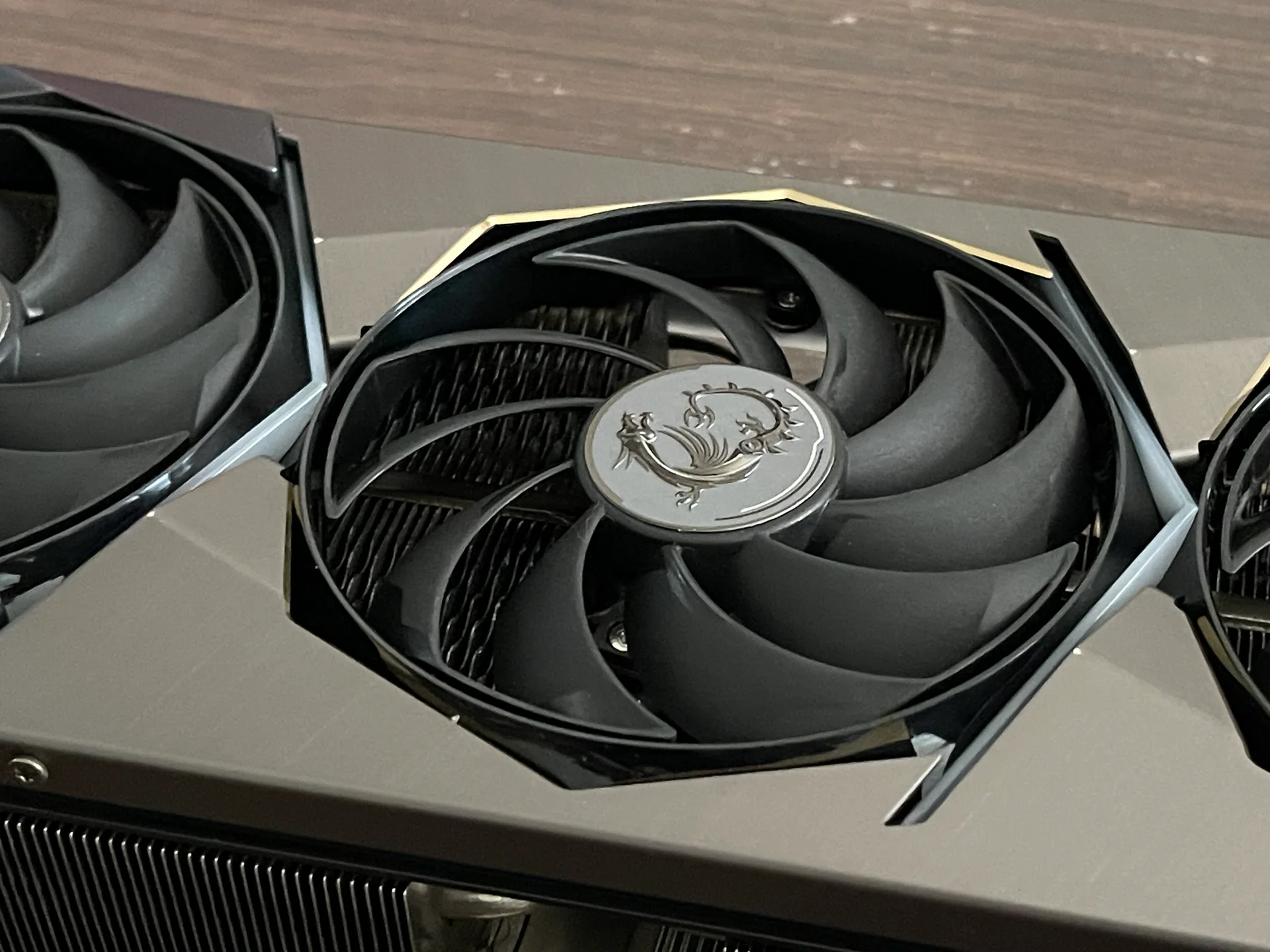

三顆風扇、外飾板、散熱鰭片與背板完成復裝，準備進入負載驗證。
06
LOAD VALIDATION

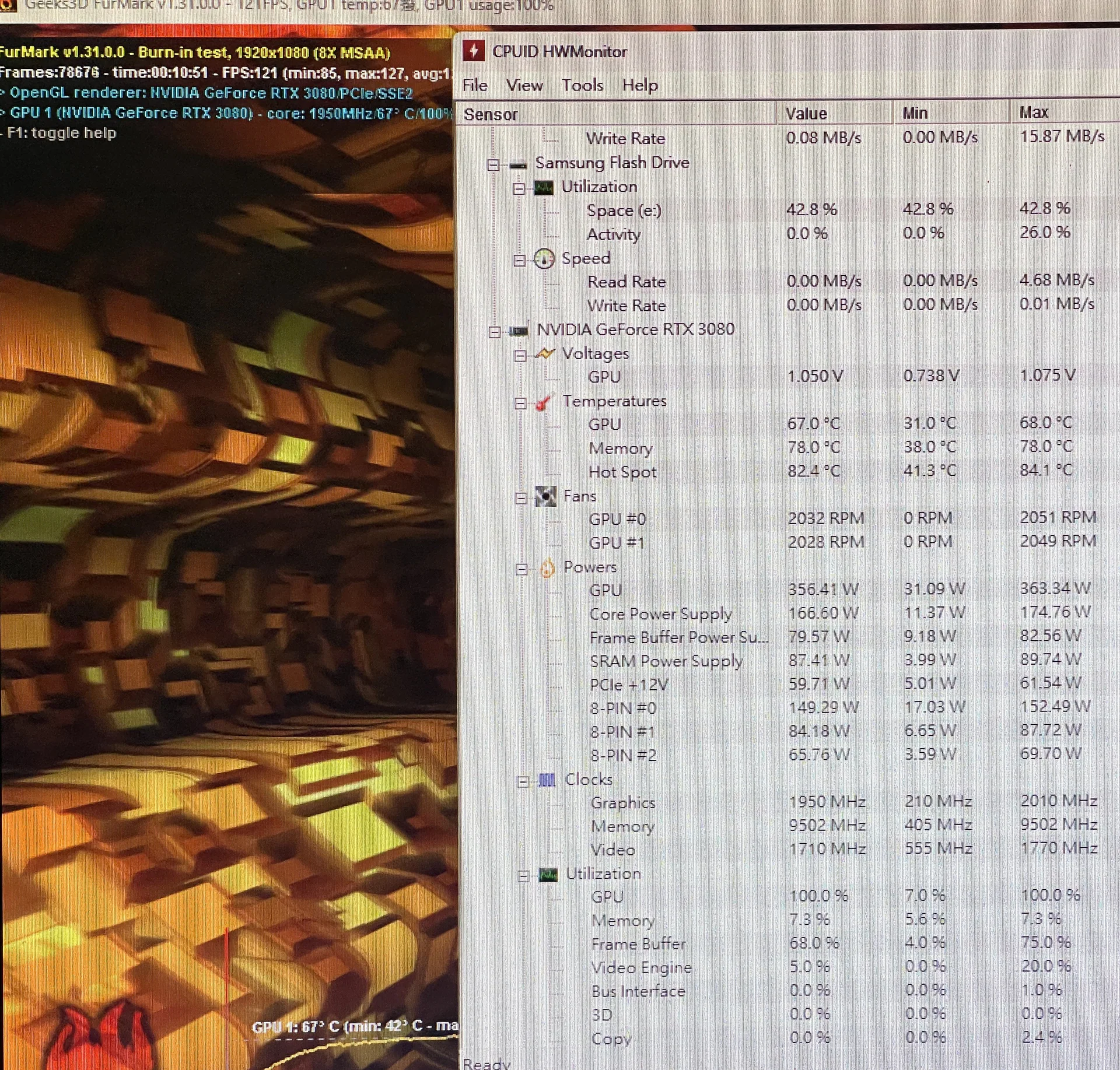

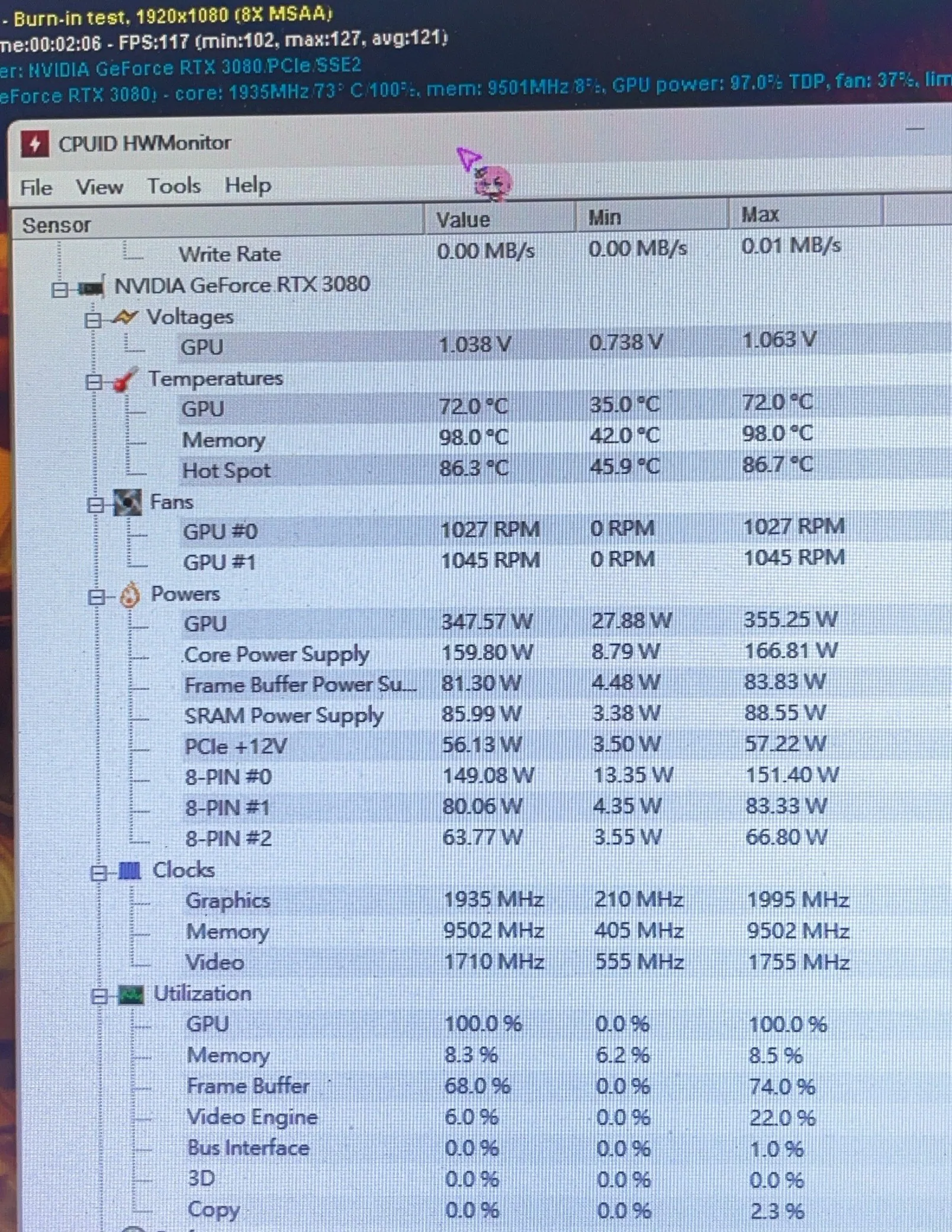

清潔完成後， 用負載畫面確認結果。
FurMark 與 HWMonitor 留下處理前後紀錄。這不是只看能否點亮，而是確認 GPU、顯存、Hot Spot 與風扇在高負載下能正常運作。
MEMORY / MAX
98.0°C→78.0°C
−20.0°C
顯存導熱貼更新後的紀錄差異
HOT SPOT / MAX
86.7°C→84.1°C
−2.6°C
以 HWMonitor 畫面中的最高值整理
MSI RTX 3080 SUPRIM X / SERVICE COMPLETE
深度清潔， 不是把灰塵藏回外殼裡。
每一層都拆得開、看得見、裝得回去，最後還要通過負載驗證。
